STPS5H100B

STPS5H100B

数据手册.pdf

肖特基势垒二极管，2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

肖特基势垒，2A 至 9A，STMicroelectronics


欧时:
STMicroelectronics 二极管 STPS5H100B 肖特基, Io=5A, Vrev=100V, 3引脚 DPAK TO-252封装


立创商城:
STPS5H100B


得捷:
DIODE SCHOTTKY 100V 5A DPAK


e络盟:
肖特基整流器, 100 V, 5 A, 单, TO-252, 3 引脚, 730 mV


艾睿:
Rectifier Diode Schottky 100V 5A 3-Pin2+Tab DPAK Tube


安富利:
Diode Schottky 100V 5A 3-Pin2+Tab DPAK Tube


富昌:
STPS5H100 系列 120 V 20 A 高压 功率 肖特基 整流器 - TO-252-3


Chip1Stop:
Diode Schottky 100V 5A 3-Pin2+Tab DPAK Tube


TME:
Diode: Schottky rectifying; SMD; 100V; 5A; DPAK; Package: tube


Verical:
Rectifier Diode Schottky 100V 5A 3-Pin2+Tab DPAK Tube


Win Source:
DIODE SCHOTTKY 100V 5A DPAK


STPS5H100B中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 5.00 A

输出电流 ≤5.00 A

负载电流 5 A

针脚数 3

正向电压 730mV @5A

极性 Standard

热阻 2.5℃/W RθJC

正向电流 5000 mA

最大正向浪涌电流（Ifsm） 75 A

正向电压Max 730 mV

正向电流Max 5 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.6 mm

宽度 6.2 mm

高度 2.4 mm

封装 TO-252-3

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

STPS5H100B引脚图与封装图

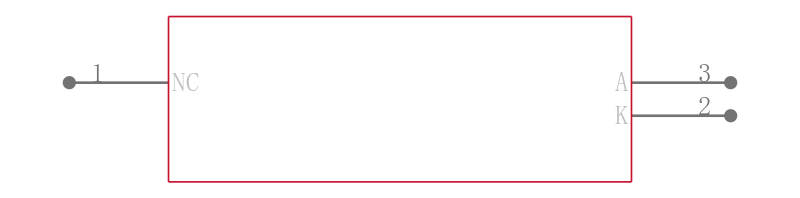

STPS5H100B引脚图

STPS5H100B引脚图

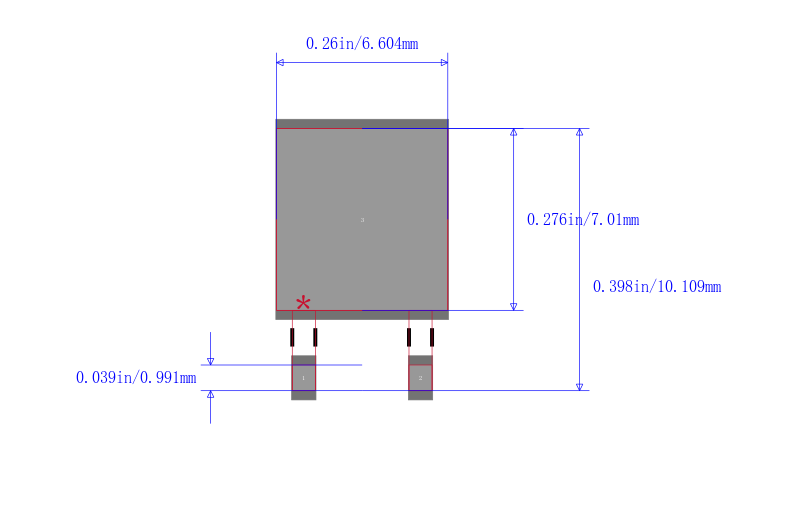

STPS5H100B封装图

STPS5H100B封装图

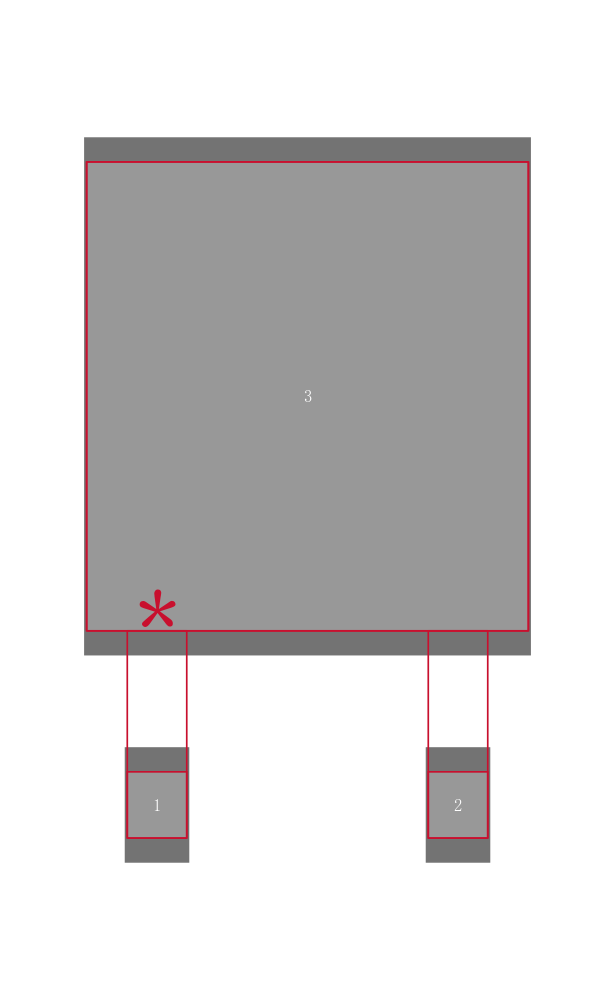

STPS5H100B封装焊盘图

STPS5H100B封装焊盘图

在线购买STPS5H100B
型号 制造商 描述 购买
STPS5H100B ST Microelectronics 意法半导体 肖特基势垒二极管，2A 至 9A，STMicroelectronics ### 二极管和整流器，STMicroelectronics 搜索库存
替代型号STPS5H100B
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STPS5H100B

品牌： ST Microelectronics 意法半导体

封装： DPAK 100V 5A

当前型号

肖特基势垒二极管，2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

当前型号

型号： STPS5H100B-TR

品牌： 意法半导体

封装： TO-252 100V 5A

类似代替

STMICROELECTRONICS  STPS5H100B-TR  肖特基整流器, 单, 100 V, 5 A, TO-252, 3 引脚, 730 mV

STPS5H100B和STPS5H100B-TR的区别

型号： MBRD5H100T4G

品牌： 安森美

封装： DPAK 0.71V

功能相似

ON SEMICONDUCTOR  MBRD5H100T4G  肖特基整流器, 单, 100 V, 5 A, TO-252, 3 引脚, 710 mV

STPS5H100B和MBRD5H100T4G的区别
