STM32F103VBT6中文资料参数规格
技术参数
频率 72 MHz
电源电压DC 2.00V min
针脚数 100
时钟频率 72 MHz
RAM大小 20 KB
位数 32
FLASH内存容量 128 KB
模数转换数ADC 2
输入/输出数 80 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 434 mW
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 100
封装 LQFP-100
外形尺寸
长度 14.2 mm
宽度 14.2 mm
高度 1.45 mm
封装 LQFP-100
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tray
制造应用 工业, 安全, 医用, 便携式器材, 通信与网络, HVAC, 成像, 电机驱动与控制, 消费电子产品, Motor Drive & Control, Portable Devices, Medical, Consumer Electronics, , 视频和目视, 计算机和计算机周边
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 3A991A2
STM32F103VBT6引脚图与封装图
STM32F103VBT6引脚图
STM32F103VBT6封装图

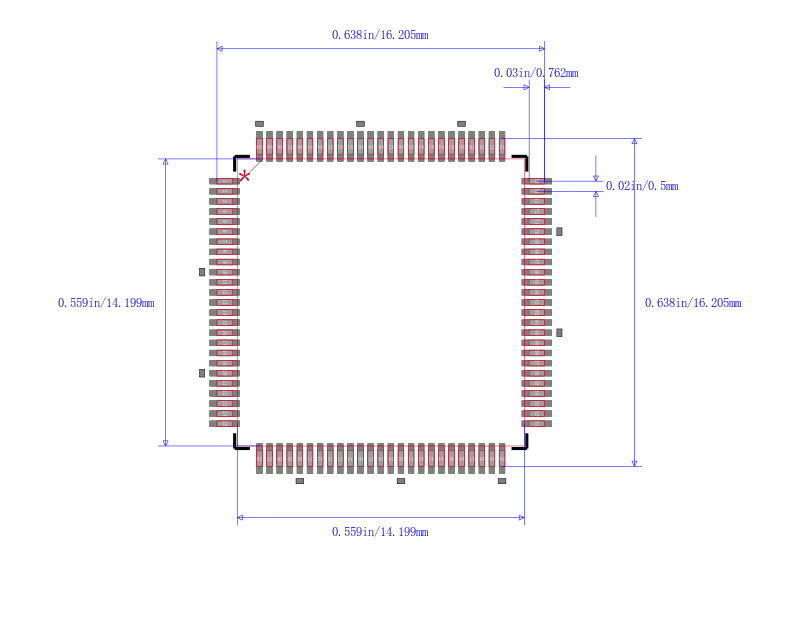

STM32F103VBT6封装焊盘图
