SRE6603-220M
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SRE6603-220M中文资料参数规格
技术参数
额定电流 700 mA
容差 ±20 %
电感 22 µH
自谐频率 25 MHz
Q值 40.0
共振频率 25.0 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤110 mΩ
工作温度Max 105 ℃
工作温度Min -25 ℃
电阻DC Max 0.11 Ω
封装参数
安装方式 Surface Mount
引脚数 2
外形尺寸
高度 2.92 mm
物理参数
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
SRE6603-220M引脚图与封装图

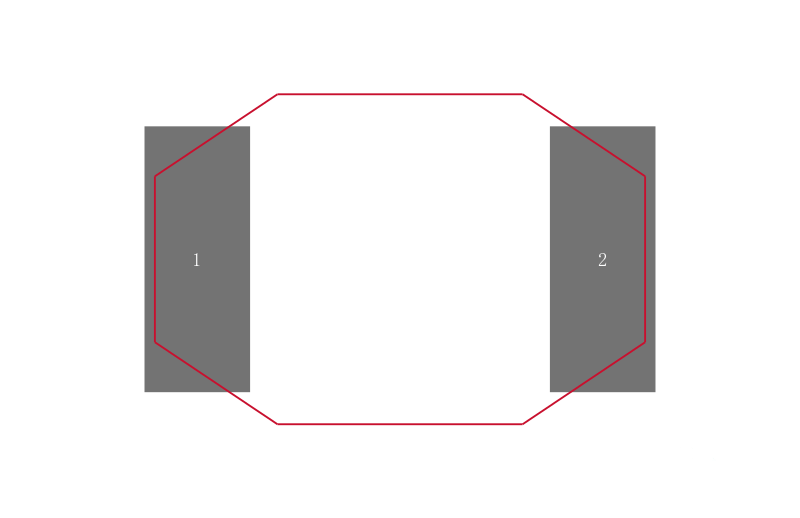

SRE6603-220M引脚图

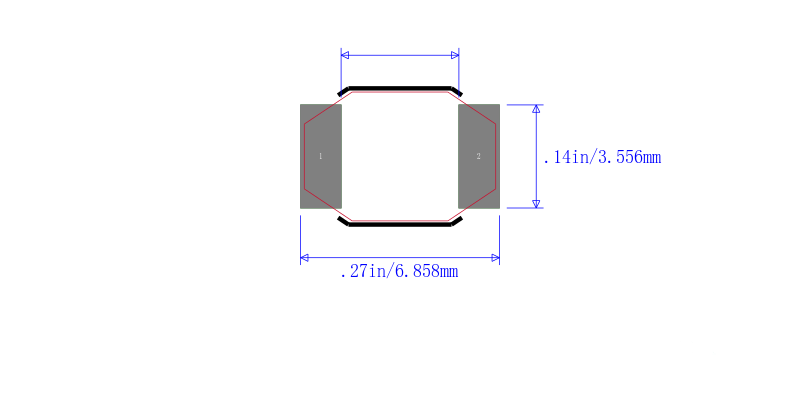

SRE6603-220M封装图
SRE6603-220M封装焊盘图
在线购买SRE6603-220M
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SRE6603-220M | Bourns J.W. Miller 伯恩斯 | 22uH ±20% 700mA | 搜索库存 |
替代型号SRE6603-220M
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SRE6603-220M 品牌： Bourns J.W. Miller 伯恩斯 封装： 22µH 25MHz 700mA | 当前型号 | 22uH ±20% 700mA | 当前型号 |
| 型号： SRR6603-220ML 品牌： 伯恩斯 封装： 22uH 700mA | 类似代替 | BOURNS SRR6603-220ML 表面贴装功率电感器, SRR6603系列, 22 µH, ± 20%, 屏蔽, 0.11 ohm, 700 mA | SRE6603-220M和SRR6603-220ML的区别 |
| 型号： MCPS1608MT220 品牌： Multicomp 封装： 22H 25MHz 700mA | 功能相似 | MULTICOMP MCPS1608MT220 电感, 22uH, 700mA, 20%, 25MHZ | SRE6603-220M和MCPS1608MT220的区别 |
