SSW-149-01-T-D

Samtec(申泰电子) 连接器与适配器

SAMTEC SSW-149-01-T-D Board-To-Board Connector, 2.54mm, 98Contacts, Receptacle, SSW Series, Through Hole, 2Rows

98 位置插座 0.100"（2.54mm）通孔锡

欧时:
Tiger Buy Skt Strip w/t PCB Tails 0.100"

得捷:
CONN RCPT 98POS 0.1 TIN PCB

Newark:
# SAMTEC SSW-149-01-T-D Board-To-Board Connector, 2.54 mm, 98 Contacts, Receptacle, SSW Series, Through Hole, 2 Rows

SSW-149-01-T-D中文资料参数规格

技术参数

触点数 98

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 2

针脚数 98

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 125 mm

宽度 4.95 mm

高度 8.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SSW-149-01-T-D引脚图与封装图

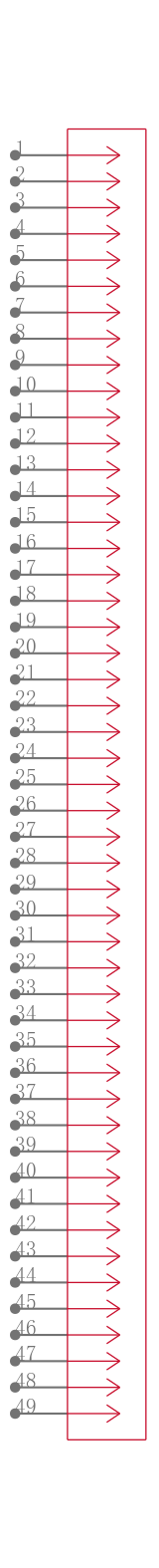

SSW-149-01-T-D引脚图

SSW-149-01-T-D封装图

SSW-149-01-T-D封装焊盘图
