SL-117-TT-12
数据手册.pdfSamtec(申泰电子)
连接器与适配器
SL-117-TT-12中文资料参数规格
技术参数
触点数 17
极性 Female
触点电镀 Tin
排数 1
针脚数 17
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
接触电阻Max 10 mΩ
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 43.2 mm
宽度 2.54 mm
高度 2.41 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Beryllium Copper
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Tube
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
SL-117-TT-12引脚图与封装图

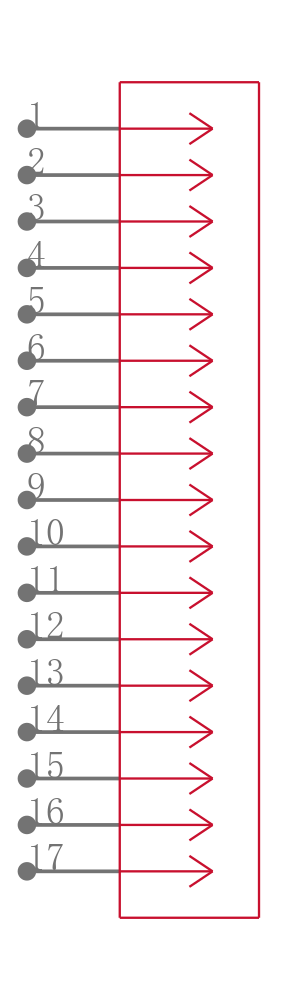

SL-117-TT-12引脚图

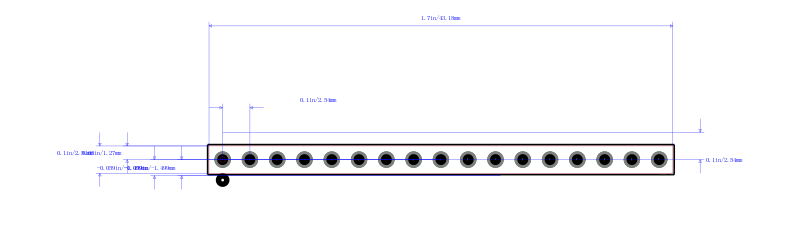

SL-117-TT-12封装图
SL-117-TT-12封装焊盘图
