SSW-104-02-T-S-RA

SSW-104-02-T-S-RA

数据手册.pdf

SAMTEC SSW-104-02-T-S-RA Board-To-Board Connector, 2.54mm, 4Contacts, Receptacle, SSW Series, Through Hole, 1Rows

4 位置 插座 0.100"（2.54mm） 通孔，直角 锡


欧时:
.100" Tiger Buy Socket Strip


得捷:
CONN RCPT 4POS 0.1 TIN PCB R/A


安富利:
Conn Socket Strip SKT 4 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Socket Strip SKT 4 POS 2.54mm Solder RA Thru-Hole


Newark:
# SAMTEC  SSW-104-02-T-S-RA  Board-To-Board Connector, 2.54 mm, 4 Contacts, Receptacle, SSW Series, Through Hole, 1 Rows


SSW-104-02-T-S-RA中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 1

针脚数 4

接触电阻 10 mΩ

拔插次数 100

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 10.67 mm

宽度 10.03 mm

高度 2.41 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SSW-104-02-T-S-RA引脚图与封装图
SSW-104-02-T-S-RA引脚图

SSW-104-02-T-S-RA引脚图

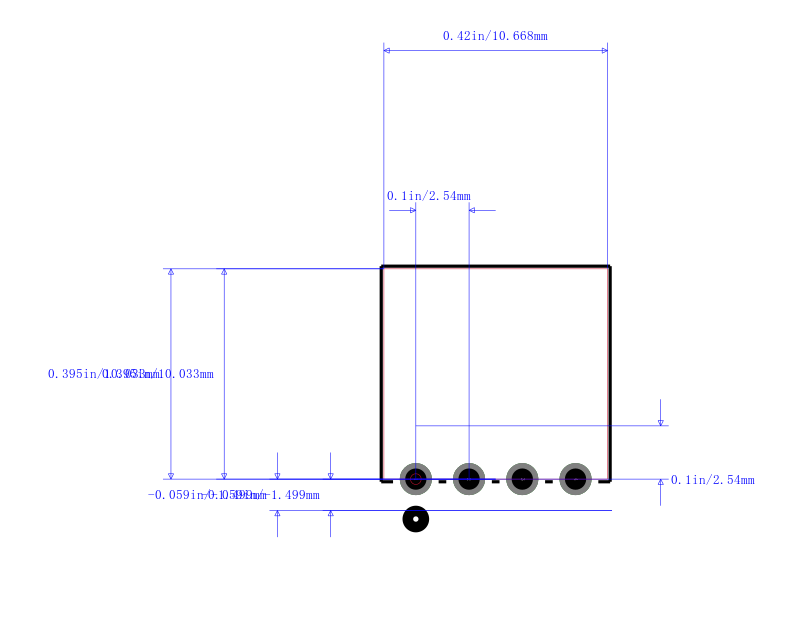

SSW-104-02-T-S-RA封装图

SSW-104-02-T-S-RA封装图

SSW-104-02-T-S-RA封装焊盘图

SSW-104-02-T-S-RA封装焊盘图

在线购买SSW-104-02-T-S-RA
型号 制造商 描述 购买
SSW-104-02-T-S-RA Samtec 申泰电子 SAMTEC SSW-104-02-T-S-RA Board-To-Board Connector, 2.54mm, 4Contacts, Receptacle, SSW Series, Through Hole, 1Rows 搜索库存
替代型号SSW-104-02-T-S-RA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SSW-104-02-T-S-RA

品牌： Samtec 申泰电子

封装： 4Contact 2.54mm Female

当前型号

SAMTEC SSW-104-02-T-S-RA Board-To-Board Connector, 2.54mm, 4Contacts, Receptacle, SSW Series, Through Hole, 1Rows

当前型号

型号： SSW-104-02-G-S-RA

品牌： 申泰电子

封装： Female 4Contact 4Position

功能相似

SAMTEC  SSW-104-02-G-S-RA  板至板连接, 直角, SSW系列, 4 触点, 插座, 2.54 mm, 通孔安装, 1 排

SSW-104-02-T-S-RA和SSW-104-02-G-S-RA的区别
