SSW-106-03-T-S

SSW-106-03-T-S

数据手册.pdf
Samtec(申泰电子) 连接器与适配器

SAMTEC SSW-106-03-T-S Board-To-Board Connector, 2.54mm, 6Contacts, Receptacle, SSW Series, Through Hole, 1Rows

6 Position Receptacle Connector 0.100" 2.54mm Through Hole Tin


得捷:
CONN RCPT 6POS 0.1 TIN PCB


欧时:
.100" Tiger Buy Socket Strip


艾睿:
Conn Socket Strip SKT 6 POS 2.54mm Solder ST Top Entry Thru-Hole Tube


Verical:
Conn Socket Strip SKT 6 POS 2.54mm Solder ST Top Entry Thru-Hole Tube


Newark:
# SAMTEC  SSW-106-03-T-S  Board-To-Board Connector, 2.54 mm, 6 Contacts, Receptacle, SSW Series, Through Hole, 1 Rows


SSW-106-03-T-S中文资料参数规格
技术参数

触点数 6

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 1

针脚数 6

拔插次数 100

额定电流Max 4.7A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 8.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

SSW-106-03-T-S引脚图与封装图

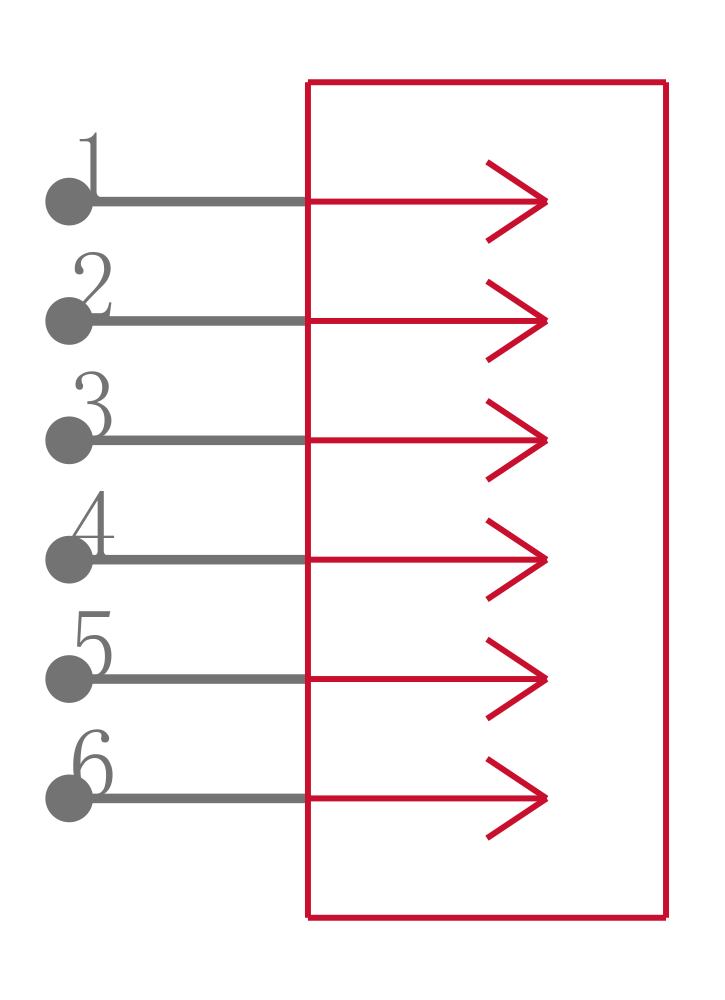

SSW-106-03-T-S引脚图

SSW-106-03-T-S引脚图

SSW-106-03-T-S封装图

SSW-106-03-T-S封装图

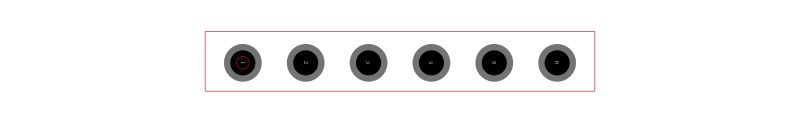

SSW-106-03-T-S封装焊盘图

SSW-106-03-T-S封装焊盘图
