SSW-125-01-T-D
数据手册.pdfSamtec(申泰电子)
连接器与适配器
SSW-125-01-T-D中文资料参数规格
技术参数
触点数 50
极性 Female
触点电镀 Tin
额定电流 5.7A/触头
排数 2
针脚数 50
拔插次数 100
额定电流Max 4.7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
接触电阻Max 10 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 64.0 mm
宽度 4.95 mm
高度 8.51 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -, 计算机和计算机周边, Computers & Computer Peripherals
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
SSW-125-01-T-D引脚图与封装图

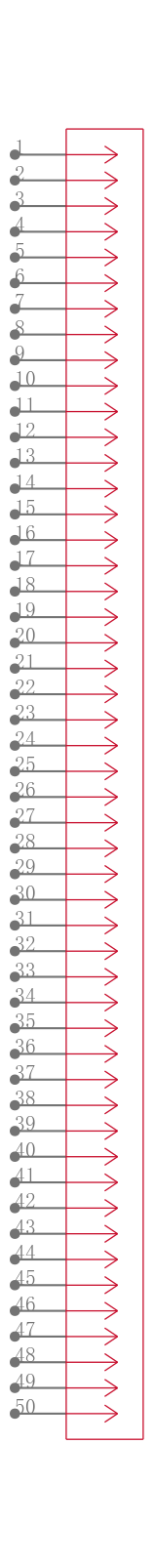

SSW-125-01-T-D引脚图
SSW-125-01-T-D封装图

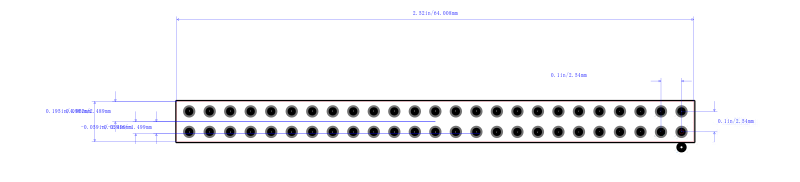

SSW-125-01-T-D封装焊盘图
