ST16C650ACQ48-F

ST16C650ACQ48-F

数据手册.pdf
Exar Corporation 艾科嘉 主动器件

UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。

通用异步接收器/发送器 UART,EXAR

Exar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。


欧时:
### 通用异步接收器/发送器 UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。


艾睿:
UART 1-CH 32Byte FIFO 3.3V/5V 48-Pin TQFP


Allied Electronics:
UART with 32-Byte FIFOs and IrDA TQFP48


富昌:
ST16C650A系列 3.125Mbps 5.5V 表面贴装 UART 带32字节FIFO-TQFP-48


Chip1Stop:
UART 1-CH 32Byte FIFO 3.3V/5V 48-Pin TQFP


ST16C650ACQ48-F中文资料参数规格
技术参数

通道数 1

耗散功率 500 mW

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 500 mW

电源电压 2.9V ~ 5.5V

电源电压Max 5.5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TQFP-48

外形尺寸

长度 7.1 mm

宽度 7.1 mm

高度 1.05 mm

封装 TQFP-48

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

ST16C650ACQ48-F引脚图与封装图

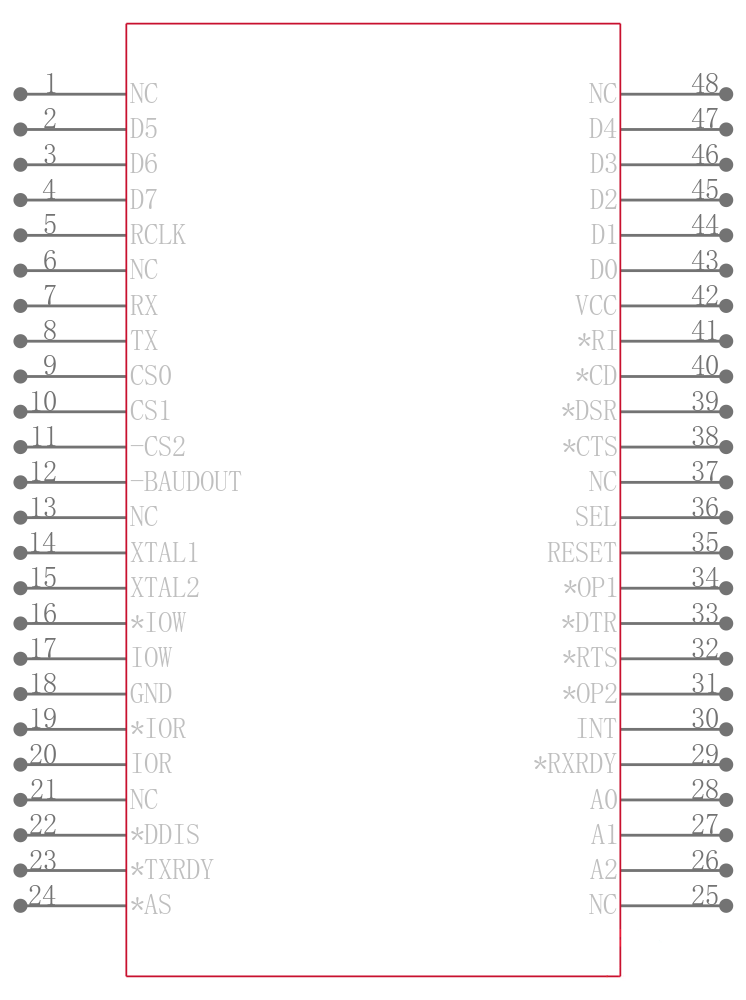

ST16C650ACQ48-F引脚图

ST16C650ACQ48-F引脚图

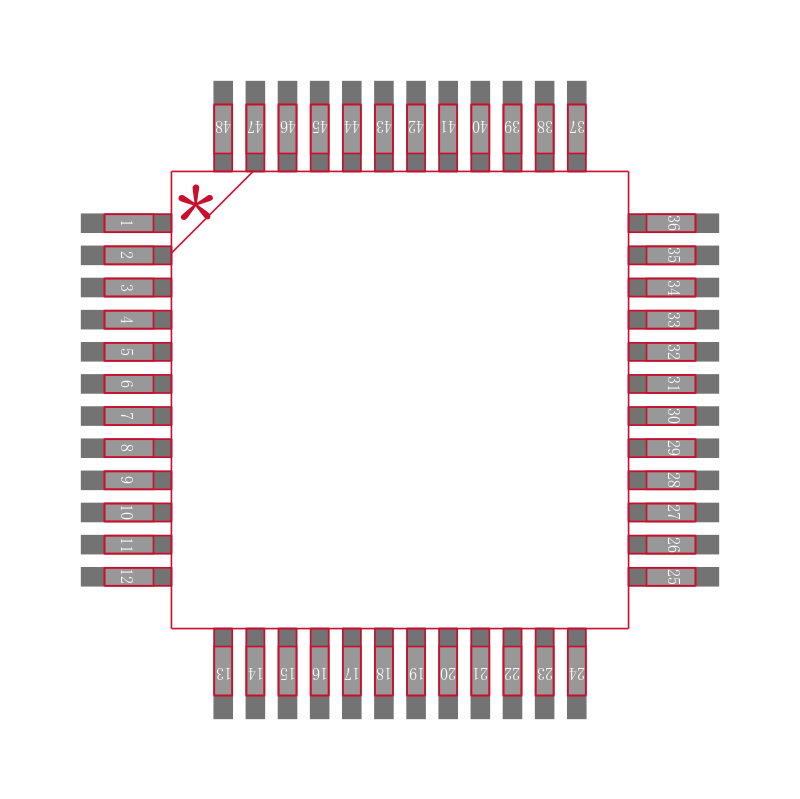

ST16C650ACQ48-F封装图

ST16C650ACQ48-F封装图

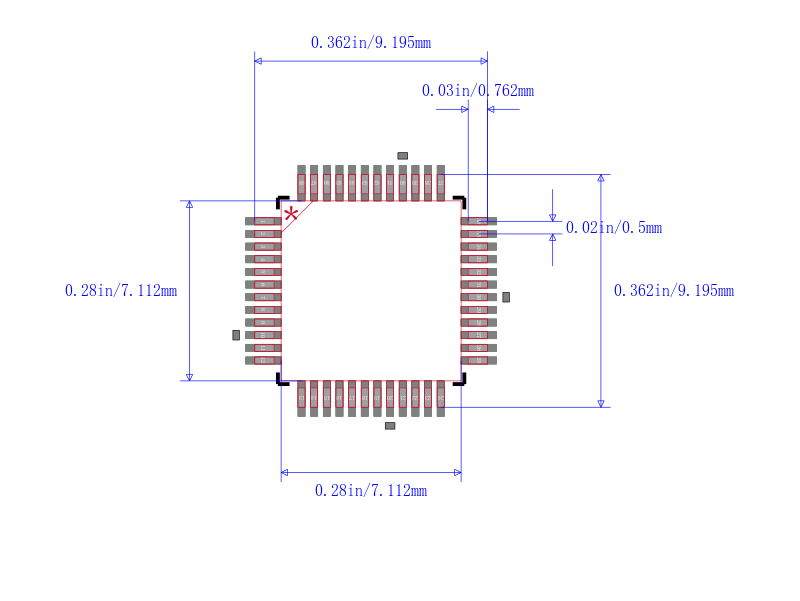

ST16C650ACQ48-F封装焊盘图

ST16C650ACQ48-F封装焊盘图

在线购买ST16C650ACQ48-F
型号 制造商 描述 购买
ST16C650ACQ48-F Exar Corporation 艾科嘉 UART,EXAR Exar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。 ### UART 和 USART 小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。 搜索库存
替代型号ST16C650ACQ48-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ST16C650ACQ48-F

品牌: Exar Corporation 艾科嘉

封装:

当前型号

UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。

当前型号

型号: XR16M752IM48-F

品牌: 艾科嘉

封装:

类似代替

XR16M752系列 16Mbps 3.63V 双通道 高性能 UART 带64字节FIFO-TQFP48

ST16C650ACQ48-F和XR16M752IM48-F的区别

型号: XR16C850CM-F

品牌: 迈凌

封装:

功能相似

UART 1-CH 128byte FIFO 3.3V/5V 48-Pin TQFP

ST16C650ACQ48-F和XR16C850CM-F的区别

型号: XR16C2850CM-F

品牌: 迈凌

封装:

功能相似

XR16C2850 Series 6.25 Mbps 5.5 V Dual UART With 128-Byte FIFOS - TQFP-48

ST16C650ACQ48-F和XR16C2850CM-F的区别
