SN74HC259PWRG4
TI
德州仪器
主动器件
SN74HC259PWRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 1
位数 8
传送延迟时间 28.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
封装 TSSOP-16
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Lead Free
SN74HC259PWRG4引脚图与封装图

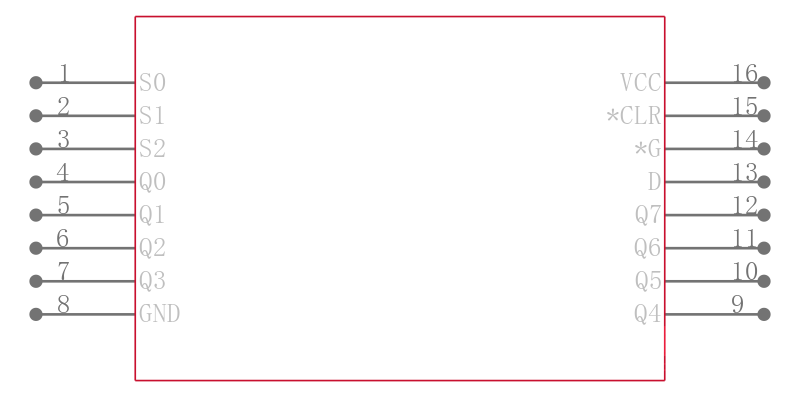

SN74HC259PWRG4引脚图
SN74HC259PWRG4封装图
SN74HC259PWRG4封装焊盘图
在线购买SN74HC259PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC259PWRG4 | TI 德州仪器 | 8位可寻址锁存器 8-BIT ADDRESSABLE LATCHES | 搜索库存 |
替代型号SN74HC259PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC259PWRG4 品牌： TI 德州仪器 封装： | 当前型号 | 8位可寻址锁存器 8-BIT ADDRESSABLE LATCHES | 当前型号 |
| 型号： SN74HC259PWT 品牌： 德州仪器 封装： | 完全替代 | TEXAS INSTRUMENTS SN74HC259PWT 芯片, 锁存器, 可寻址, 8位, SOIC-16 | SN74HC259PWRG4和SN74HC259PWT的区别 |
| 型号： SN74HC259PWLE 品牌： 德州仪器 封装： TSSOP 8Bit 2V to 6V 16Pin | 完全替代 | 8位可寻址锁存器 8-BIT ADDRESSABLE LATCHES | SN74HC259PWRG4和SN74HC259PWLE的区别 |
| 型号： SN74HC259PWR 品牌： 德州仪器 封装： | 类似代替 | 74HC 系列触发器和闩锁，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列 | SN74HC259PWRG4和SN74HC259PWR的区别 |
