SN74HC244NSRE4
TI
德州仪器
电子元器件分类
SN74HC244NSRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 8
通道数 8
传送延迟时间 29.0 ns
电压波节 6.00 V, 4.50 V, 2.00 V
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOP-20
外形尺寸
长度 12.6 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC244NSRE4引脚图与封装图

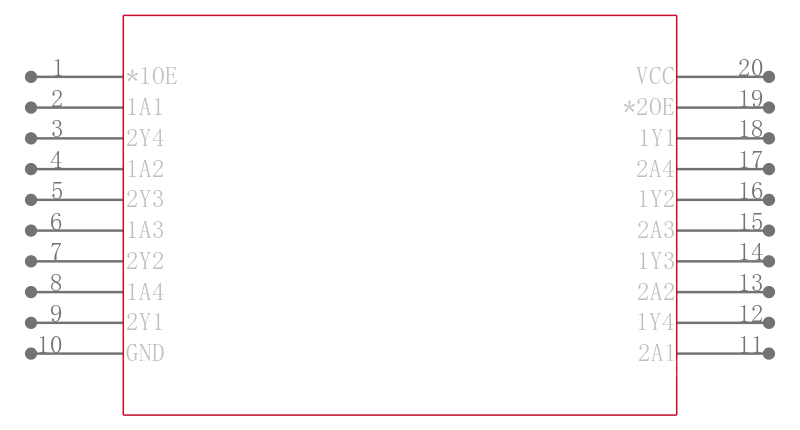

SN74HC244NSRE4引脚图

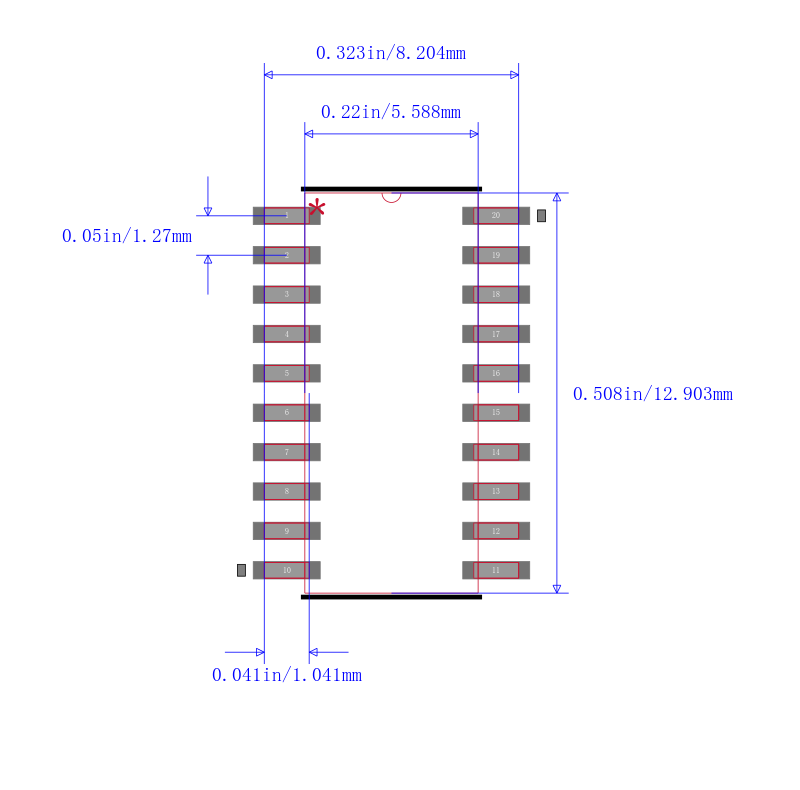

SN74HC244NSRE4封装图

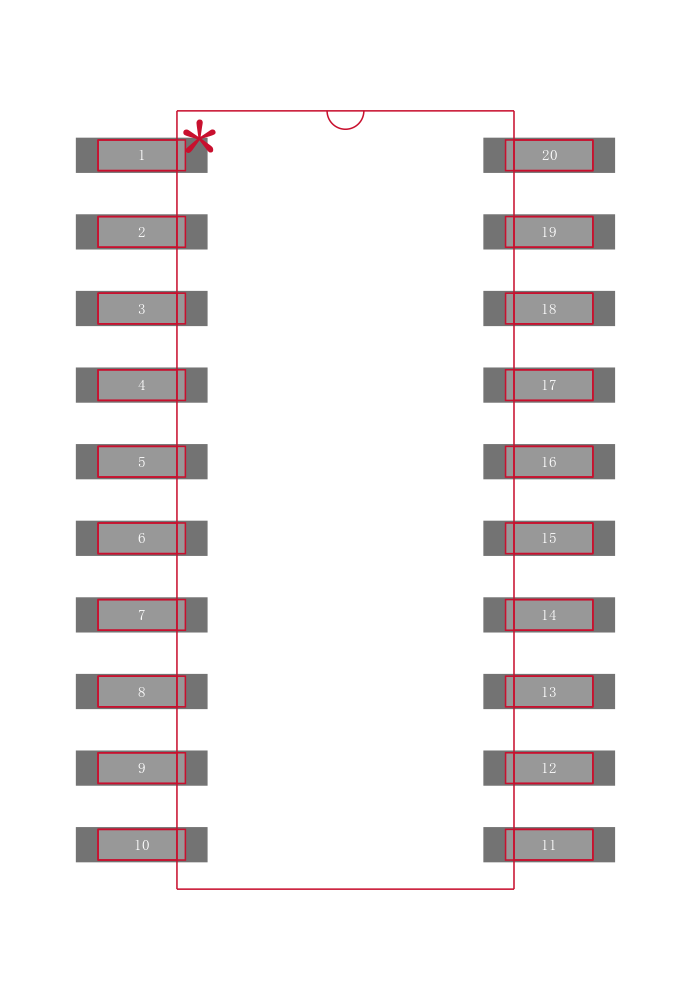

SN74HC244NSRE4封装焊盘图
在线购买SN74HC244NSRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC244NSRE4 | TI 德州仪器 | 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74HC244NSRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC244NSRE4 品牌： TI 德州仪器 封装： SOP-20 2V to 6V 20Pin | 当前型号 | 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74HC244N 品牌： 德州仪器 封装： DIP 8Bit 2V to 6V 20Pin | 完全替代 | 74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列 | SN74HC244NSRE4和SN74HC244N的区别 |
| 型号： SN74HC244NSR 品牌： 德州仪器 封装： SOP 8Bit 2V to 6V 20Pin | 完全替代 | 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS | SN74HC244NSRE4和SN74HC244NSR的区别 |
| 型号： CD74HC244E 品牌： 德州仪器 封装： DIP 8Bit 2V to 6V 20Pin | 类似代替 | TEXAS INSTRUMENTS CD74HC244E 高速缓冲器/线路驱动器, CMOSLogic, 非反相, 3态, 2V至6V, DIP-20 | SN74HC244NSRE4和CD74HC244E的区别 |
