SSW-104-02-S-S-RA

SSW-104-02-S-S-RA

数据手册.pdf
Samtec(申泰电子) 电子元器件分类

Conn Socket Strip SKT 4POS 2.54mm Solder RA Thru-Hole

4 Position Receptacle Connector Through Hole, Right Angle


得捷:
CONN RCPT .100" 4POS R/A SGL AU


立创商城:
2.54mm


艾睿:
Conn Socket Strip SKT 4 POS 2.54mm Solder RA Thru-Hole Tube


Chip1Stop:
Conn Socket Strip SKT 4 POS 2.54mm Solder RA Thru-Hole


Newark:
# SAMTEC  SSW-104-02-S-S-RA  .025 SOCKET STRIPS New


SSW-104-02-S-S-RA中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Gold

额定电流 5.7A/触头

排数 1

针脚数 4

拔插次数 100

额定电流Max 4.7A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 10.67 mm

宽度 10.03 mm

高度 2.41 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SSW-104-02-S-S-RA引脚图与封装图

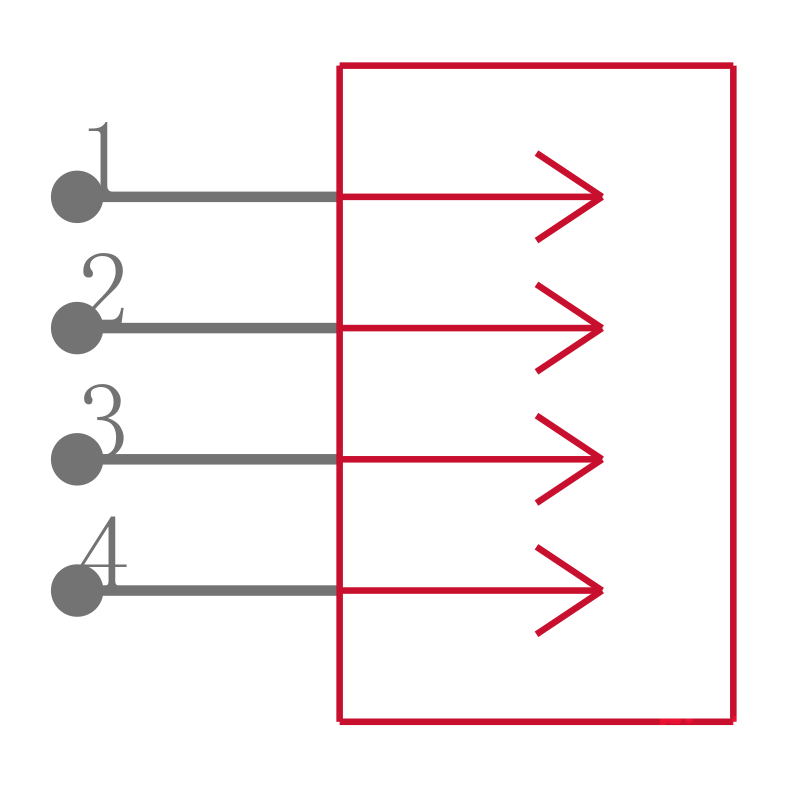

SSW-104-02-S-S-RA引脚图

SSW-104-02-S-S-RA引脚图

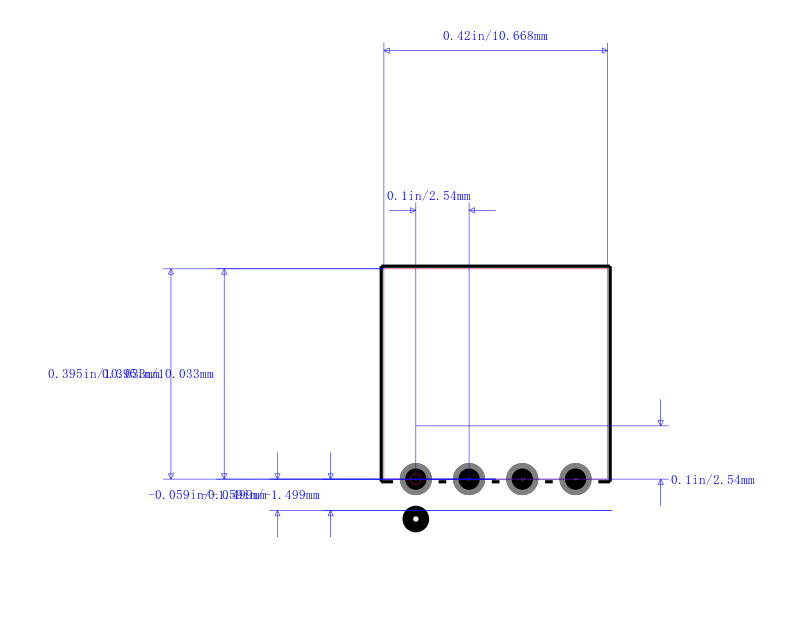

SSW-104-02-S-S-RA封装图

SSW-104-02-S-S-RA封装图

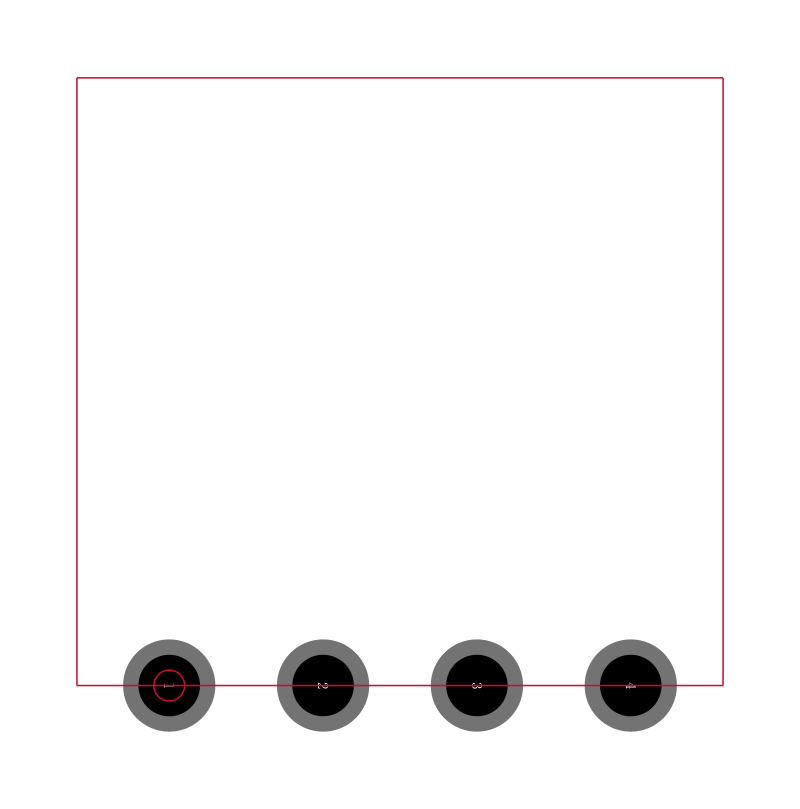

SSW-104-02-S-S-RA封装焊盘图

SSW-104-02-S-S-RA封装焊盘图
