SSQ-114-02-T-S

SSQ-114-02-T-S

数据手册.pdf

Conn Socket Strip SKT 14POS 2.54mm Solder ST Thru-Hole

Conn Socket Strip SKT 14 POS 2.54mm Solder ST Thru-Hole


立创商城:
2.54mm


得捷:
CONN RCPT 14POS 0.1 TIN PCB


艾睿:
.100" Tiger Buy™ Socket Strip, Square Tail


安富利:
Conn Socket Strip SKT 14 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Socket Strip SKT 14 POS 2.54mm Solder ST Top Entry Thru-Hole Bulk


Online Components:
Conn Socket Strip SKT 14 POS 2.54mm Solder ST Thru-Hole


Electro Sonic:
Conn Socket Strip SKT 14 POS 2.54mm Solder ST Thru-Hole


SSQ-114-02-T-S中文资料参数规格
技术参数

触点数 14

极性 Female

触点电镀 Tin

排数 1

针脚数 14

额定电流Max 6.3A/触头

额定电压Max 550 VAC

额定电压 550 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 36.1 mm

宽度 2.41 mm

高度 8.51 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SSQ-114-02-T-S引脚图与封装图

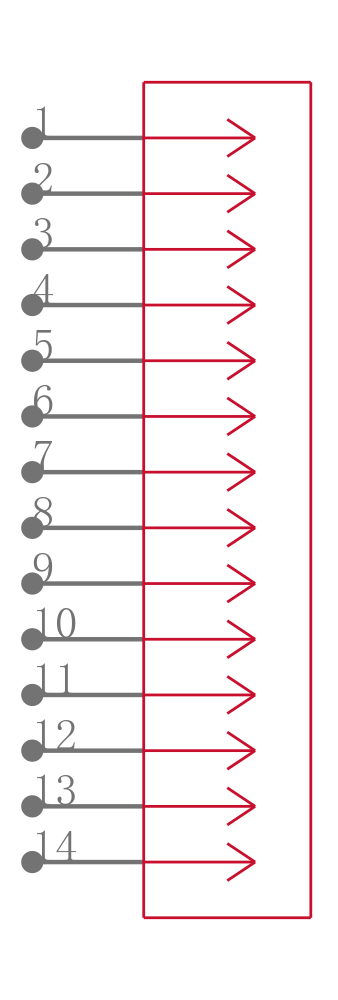

SSQ-114-02-T-S引脚图

SSQ-114-02-T-S引脚图

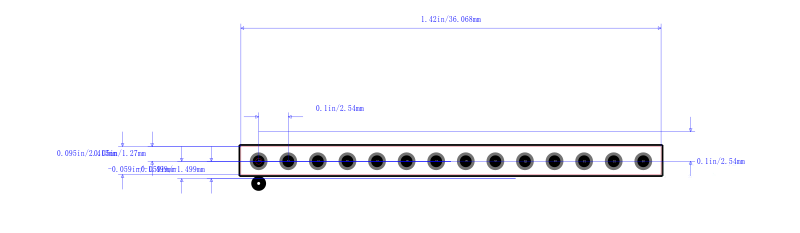

SSQ-114-02-T-S封装图

SSQ-114-02-T-S封装图

SSQ-114-02-T-S封装焊盘图

SSQ-114-02-T-S封装焊盘图
