SM04B-SRSS-TB
数据手册.pdf
JST
日本压着端子
连接器
SM04B-SRSS-TB中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Tin Lead, Tin
额定电流 0.7 A
排数 1
方向 Horizontal
针脚数 4
额定电压 50 V
封装参数
安装方式 Surface Mount
引脚数 4
封装 -
引脚间距 1.00 mm
外形尺寸
长度 6 mm
宽度 4.95 mm
高度 2.9 mm
封装 -
引脚间距 1.00 mm
物理参数
外壳颜色 Natural
颜色 Natural
触点材质 Copper Alloy
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
其他
产品生命周期 Obsolete
包装方式 Cut Tape CT
制造应用 Industrial, -, 工业
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
SM04B-SRSS-TB引脚图与封装图
SM04B-SRSS-TB引脚图

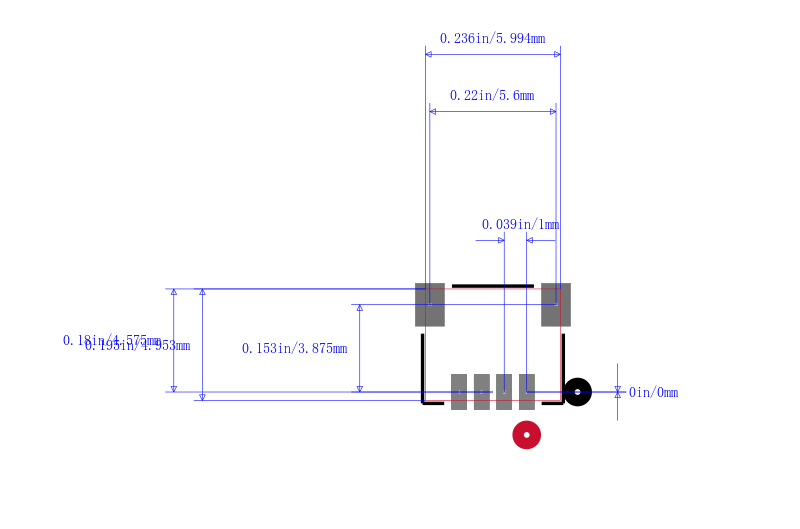

SM04B-SRSS-TB封装图

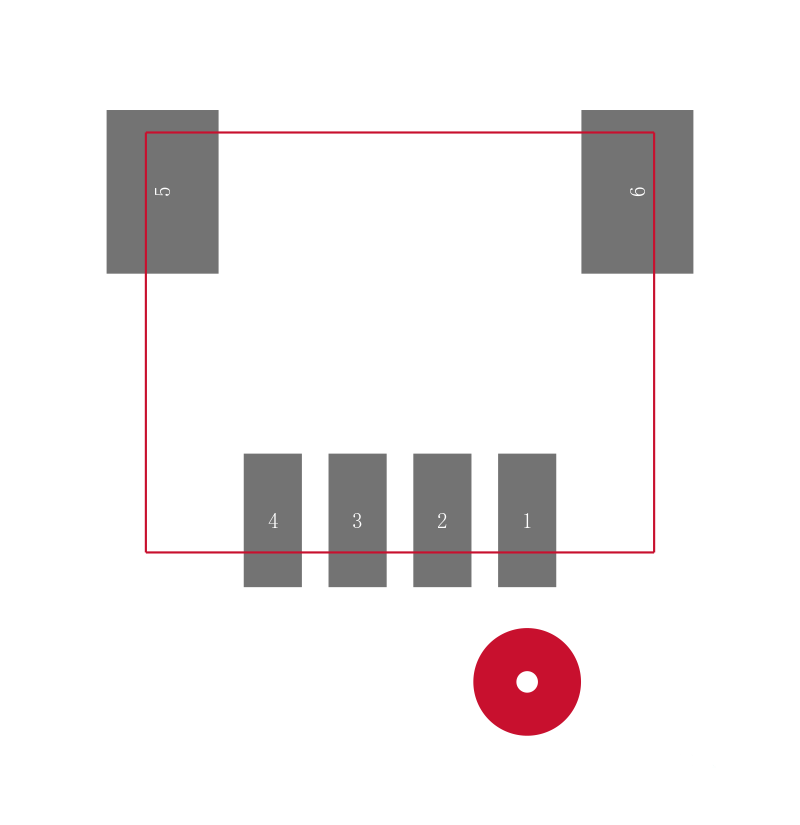

SM04B-SRSS-TB封装焊盘图
