SPX1117M3-L-1-5中文资料参数规格
技术参数
输出接口数 1
输出电压 1.5 V
输出电流 800 mA
静态电流 10 mA
跌落电压 1.1 V
输入电压Max 15 V
输入电压Min 2.6 V
输出电流Max 800 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 2.6V ~ 15V
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-261-4
外形尺寸
长度 6.7 mm
宽度 3.7 mm
高度 1.7 mm
封装 TO-261-4
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SPX1117M3-L-1-5引脚图与封装图

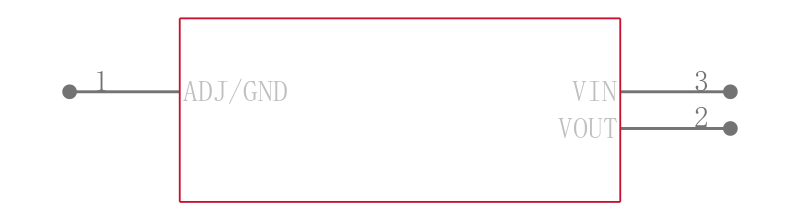

SPX1117M3-L-1-5引脚图

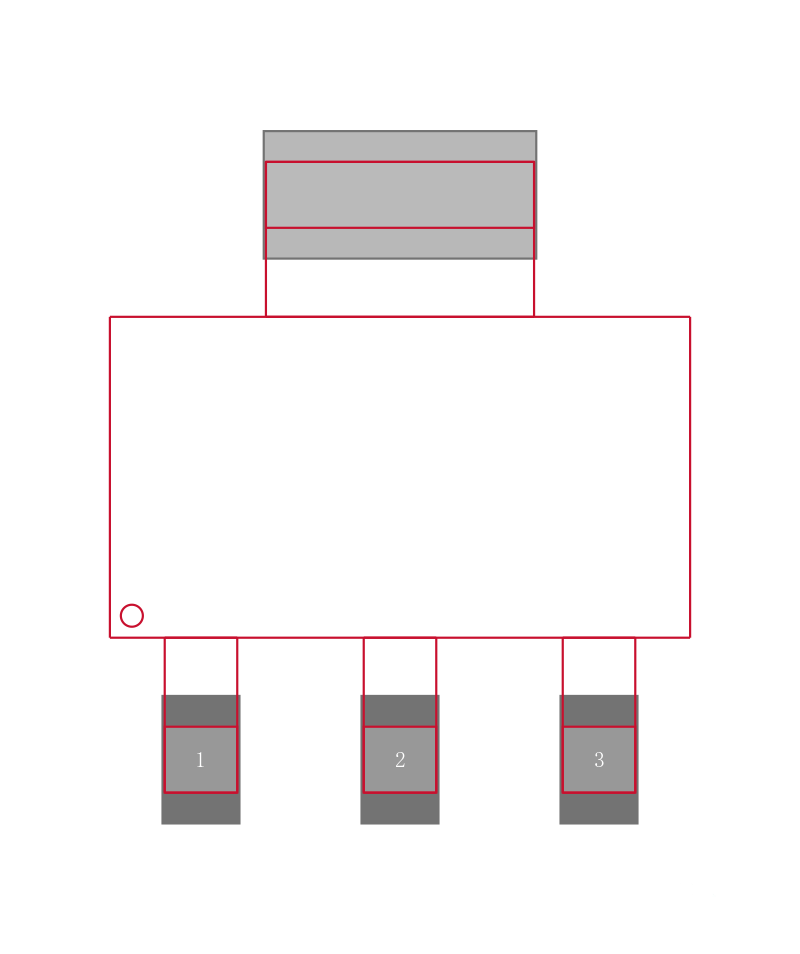

SPX1117M3-L-1-5封装图

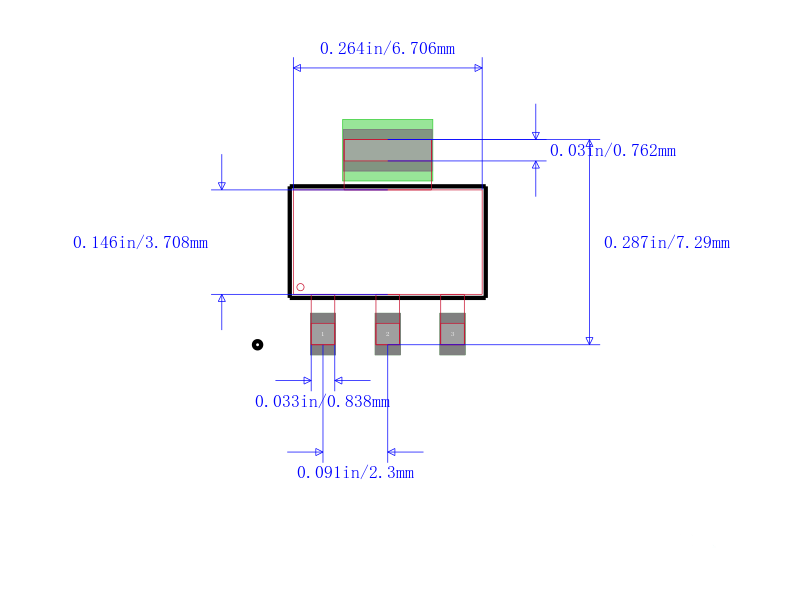

SPX1117M3-L-1-5封装焊盘图
在线购买SPX1117M3-L-1-5
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SPX1117M3-L-1-5 | Exar Corporation 艾科嘉 | LDO（低压降）线性电压调节器，高达 2.8V 输出，EXAR ### LDO（低压降）线性电压调节器，EXAR 低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。 | 搜索库存 |
替代型号SPX1117M3-L-1-5
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SPX1117M3-L-1-5 品牌： Exar Corporation 艾科嘉 封装： SOT-223-3 800mA 3Pin | 当前型号 | LDO（低压降）线性电压调节器，高达 2.8V 输出，EXAR### LDO（低压降）线性电压调节器，EXAR低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。 | 当前型号 |
| 型号： SPX1117M3-L-1-5/TR 品牌： 艾科嘉 封装： SOT-223 | 类似代替 | SPX1117 系列 1.5 V 800 mA 低压差正电压稳压器 - SOT-223-3 | SPX1117M3-L-1-5和SPX1117M3-L-1-5/TR的区别 |
| 型号： NCP1117ST33T3G 品牌： 安森美 封装： SOT-223 3.3V 1A 3Pin | 功能相似 | ON SEMICONDUCTOR NCP1117ST33T3G 固定电压稳压器, LDO, 3.5V至20V, 1.07V压差, 3.3V输出, 1A输出, SOT-223-3 | SPX1117M3-L-1-5和NCP1117ST33T3G的区别 |
| 型号： NCP1117ST15T3G 品牌： 安森美 封装： SOT-223 1A 3Pin | 功能相似 | ON SEMICONDUCTOR NCP1117ST15T3G 稳压器, 固定LDO, 20V输入, 1.2V压差, 1.5V/1A输出, SOT-223-3 新 | SPX1117M3-L-1-5和NCP1117ST15T3G的区别 |
