SST12LP08-QX6E

SST12LP08-QX6E

数据手册.pdf
Microchip(微芯) 主动器件

802.11b/g 2.4 GHz 大功率 高增益 放大器 - XSON-6

射频放大器 IC 802.11b/g/n 2.4GHz ~ 2.5GHz 6-XSON(1.5x1.5)


得捷:
IC AMP 802.11B/G/N 2.4GHZ 6XSON


立创商城:
SST12LP08 QX6E


艾睿:
RF Amp Chip Single Power Amp 2.4GHz 3.6V 6-Pin XSON


安富利:
RF Amp Chip Single Power Amp 2.4GHz 3.6V 6-Pin XSON


Verical:
RF Amp Single Power Amp 2.4GHz 3.6V 6-Pin XSON EP T/R


DeviceMart:
IC RF PWR AMP 802.11B/G/N 6-QFN


Win Source:
RF Amplifier IC 802.11b/g/n 2.4GHz ~ 2.5GHz 6-XSON 1.5x1.5


SST12LP08-QX6E中文资料参数规格
技术参数

频率 2.4GHz ~ 2.5GHz

供电电流 200 mA

输出功率 28 dBm

增益 30 dB

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 3.6V

封装参数

引脚数 6

封装 XSON-6

外形尺寸

封装 XSON-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SST12LP08-QX6E引脚图与封装图

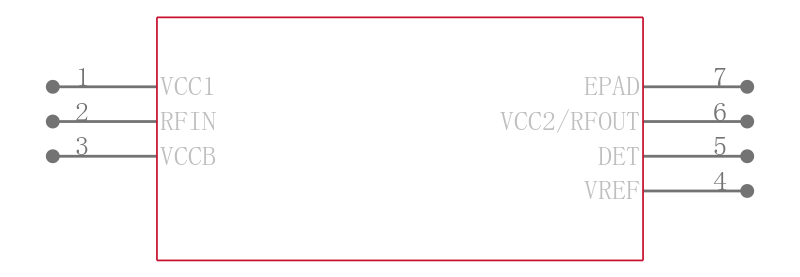

SST12LP08-QX6E引脚图

SST12LP08-QX6E引脚图

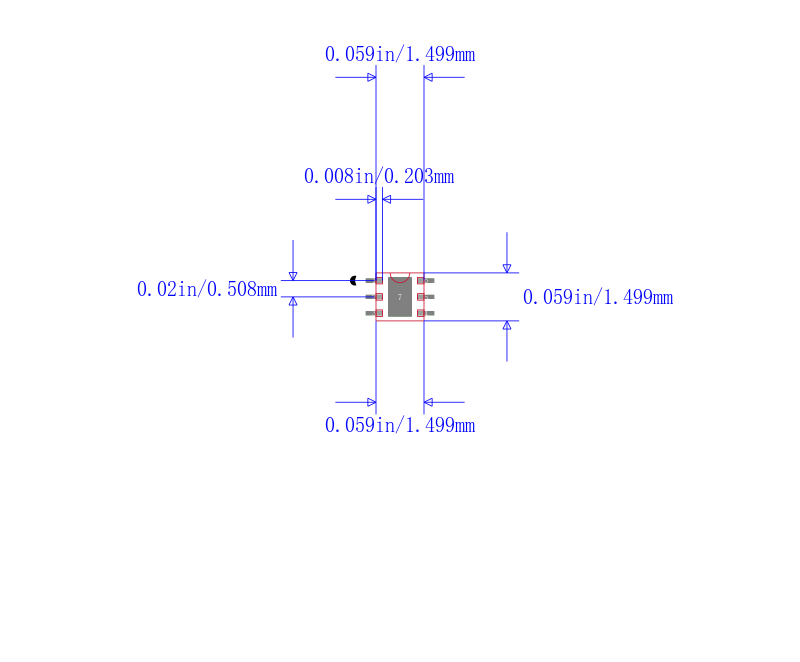

SST12LP08-QX6E封装图

SST12LP08-QX6E封装图

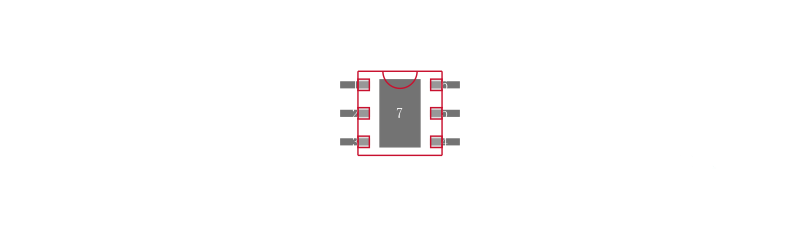

SST12LP08-QX6E封装焊盘图

SST12LP08-QX6E封装焊盘图
