SN74AS823ADW
TI(德州仪器)
主动器件
SN74AS823ADW中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 9
输出电流 48 mA
电路数 1
电压波节 5.00 V
输出电流驱动 -500 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Obsolete
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
SN74AS823ADW引脚图与封装图
SN74AS823ADW引脚图
SN74AS823ADW封装图

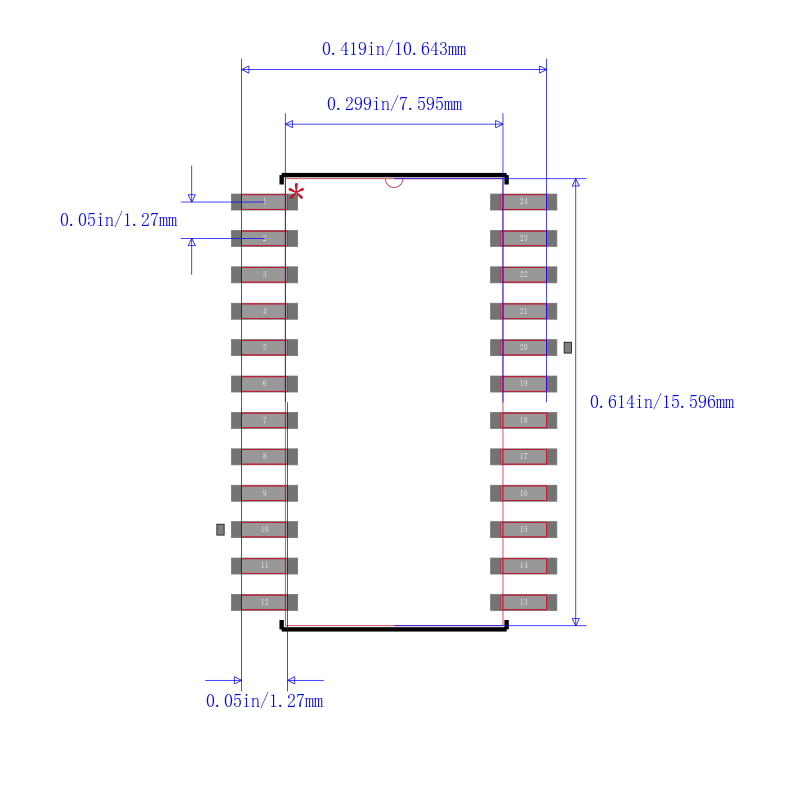

SN74AS823ADW封装焊盘图
在线购买SN74AS823ADW
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AS823ADW | TI 德州仪器 | 9位总线接口触发器具有三态输出 9-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74AS823ADW
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AS823ADW 品牌： TI 德州仪器 封装： SOIC 4.5V to 5.5V 24Pin | 当前型号 | 9位总线接口触发器具有三态输出 9-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74AS825ADW 品牌： 德州仪器 封装： SOIC 24Pin | 类似代替 | 8位总线接口触发器具有三态输出 8-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74AS823ADW和SN74AS825ADW的区别 |
| 型号： SN74AS821ANT 品牌： 德州仪器 封装： DIP 10Bit 4.5V to 5.5V 24Pin | 类似代替 | 10位总线接口触发器具有三态输出 10-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74AS823ADW和SN74AS821ANT的区别 |
