SN74LS174DG4
TI
德州仪器
主动器件
SN74LS174DG4中文资料参数规格
技术参数
频率 40.0 MHz
电源电压DC 4.75V ~ 5.25V
输出电流 8.00 mA
电路数 1
时钟频率 40 MHz
位数 6
传送延迟时间 30.0 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LS174DG4引脚图与封装图

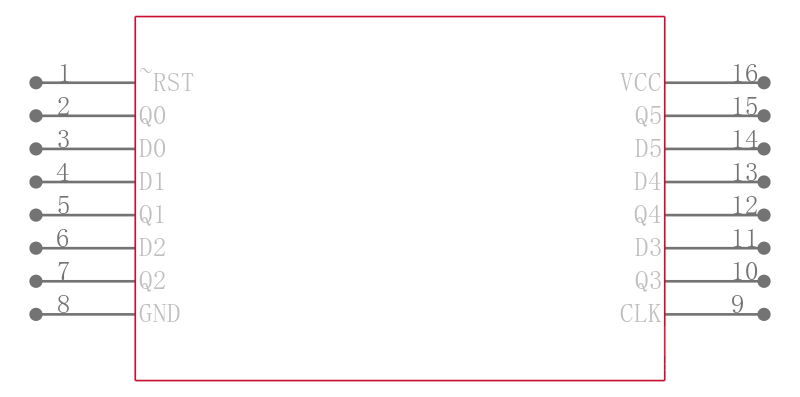

SN74LS174DG4引脚图
SN74LS174DG4封装图
SN74LS174DG4封装焊盘图
在线购买SN74LS174DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS174DG4 | TI 德州仪器 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 搜索库存 |
替代型号SN74LS174DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS174DG4 品牌： TI 德州仪器 封装： 16-SOIC 6Bit 4.75V to 5.25V 16Pin | 当前型号 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 当前型号 |
| 型号： SN74LS174D 品牌： 德州仪器 封装： SOIC 6Bit 4.75V to 5.25V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LS174D 触发器, 清零, 非反相, 正沿, D, 20 ns, 40 MHz, 8 mA, SOIC, 16 引脚 | SN74LS174DG4和SN74LS174D的区别 |
