SN54S169J
TI
德州仪器
主动器件
SN54S169J中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 4
位数 4
电压波节 5.00 V
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 16
封装 CDIP
外形尺寸
封装 CDIP
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
SN54S169J引脚图与封装图

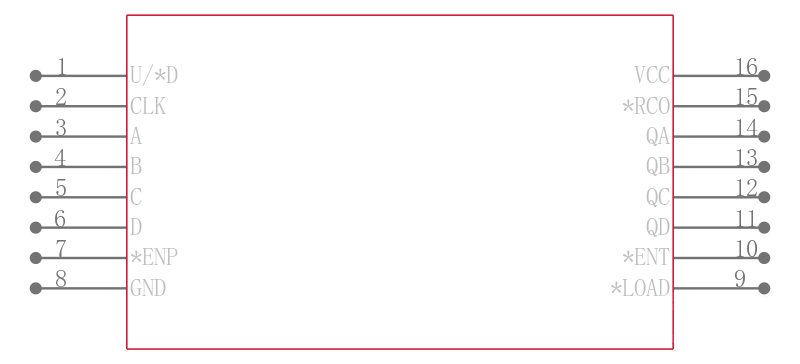

SN54S169J引脚图
SN54S169J封装图
SN54S169J封装焊盘图
在线购买SN54S169J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN54S169J | TI 德州仪器 | 同步4位向上/向下二进制计数器 SYNCHRONOUS 4-BIT UP/DOWN BINARY COUNTERS | 搜索库存 |
替代型号SN54S169J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN54S169J 品牌： TI 德州仪器 封装： CDIP 4.5V to 5.5V 16Pin | 当前型号 | 同步4位向上/向下二进制计数器 SYNCHRONOUS 4-BIT UP/DOWN BINARY COUNTERS | 当前型号 |
| 型号： SNJ54S169J 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 16Pin | 完全替代 | 同步4位向上/向下二进制计数器 SYNCHRONOUS 4-BIT UP/DOWN BINARY COUNTERS | SN54S169J和SNJ54S169J的区别 |
| 型号： SN74S169N 品牌： 德州仪器 封装： DIP | 功能相似 | 同步4位向上/向下二进制计数器 SYNCHRONOUS 4-BIT UP/DOWN BINARY COUNTERS | SN54S169J和SN74S169N的区别 |
| 型号： SN74S169J 品牌： 德州仪器 封装： CDIP | 功能相似 | 同步4位向上/向下二进制计数器 SYNCHRONOUS 4-BIT UP/DOWN BINARY COUNTERS | SN54S169J和SN74S169J的区别 |
