SNJ54LS20FK
TI
德州仪器
主动器件
SNJ54LS20FK中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
传送延迟时间 22.0 ns
电压波节 5.00 V
逻辑门个数 2
输出电流驱动 -25.0 µA
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 20
封装 LCCC-20
外形尺寸
长度 8.89 mm
宽度 8.89 mm
高度 1.83 mm
封装 LCCC-20
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SNJ54LS20FK引脚图与封装图

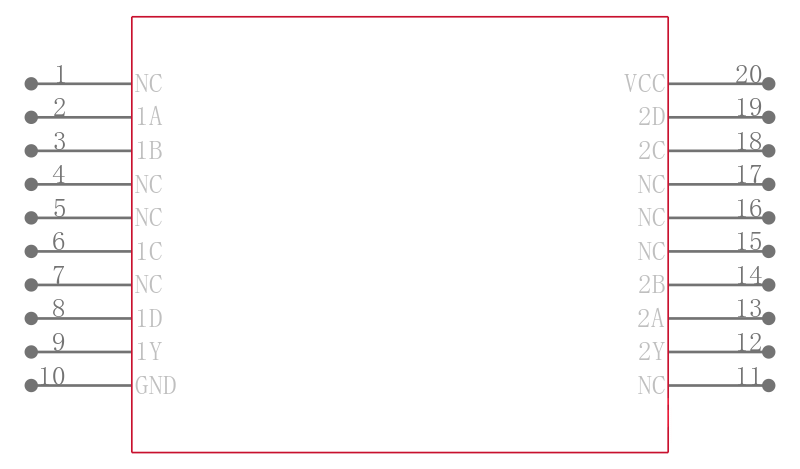

SNJ54LS20FK引脚图

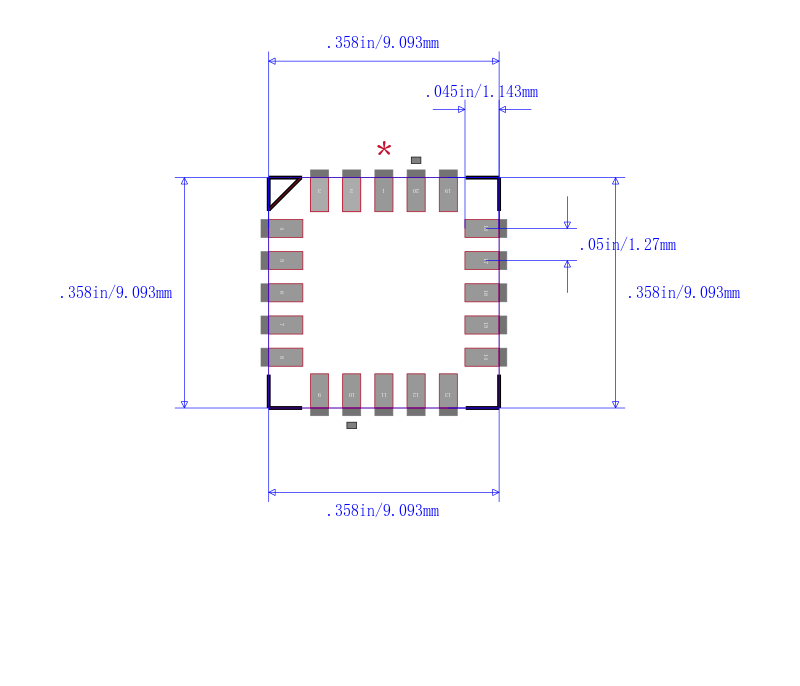

SNJ54LS20FK封装图

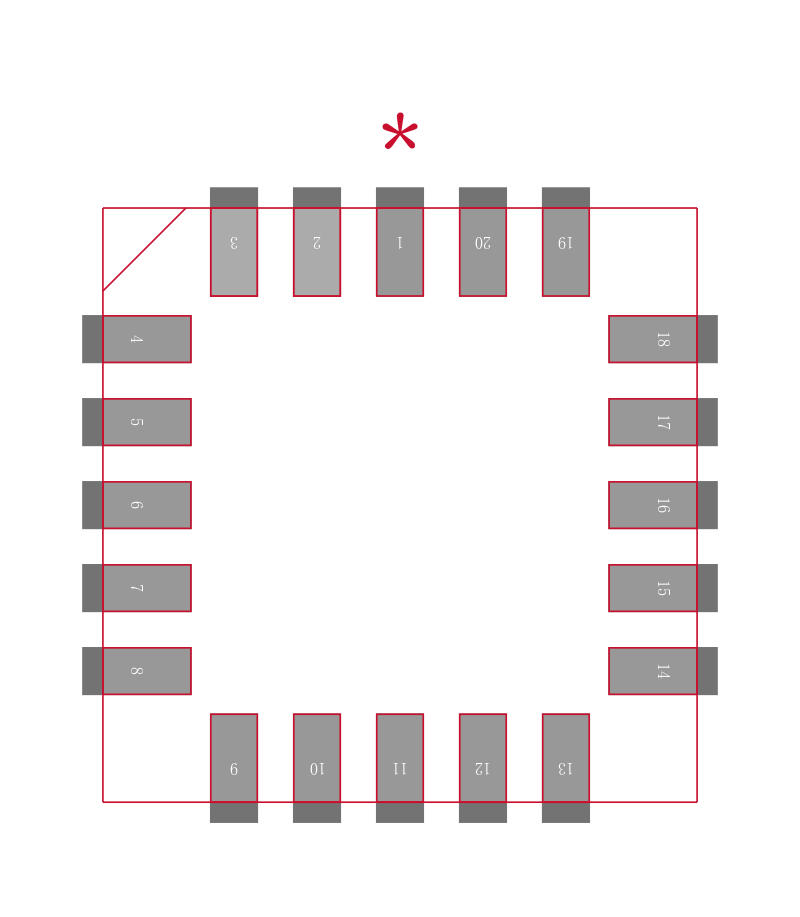

SNJ54LS20FK封装焊盘图
在线购买SNJ54LS20FK
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54LS20FK | TI 德州仪器 | 双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES | 搜索库存 |
替代型号SNJ54LS20FK
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54LS20FK 品牌： TI 德州仪器 封装： LCCC 4.5V to 5.5V 14Pin | 当前型号 | 双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES | 当前型号 |
| 型号： M38510/30007B2A 品牌： 德州仪器 封装： LCCC 4.5V to 5.5V 14Pin | 完全替代 | 双路 4 输入正与非门 20-LCCC -55 to 125 | SNJ54LS20FK和M38510/30007B2A的区别 |
