SN74HC368PWT

TI(德州仪器) 主动器件

具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS

缓冲器，反向 2 元件 2，4（六角形）位每元件三态 Output 16-TSSOP

得捷:
IC BUFFER INVERT 6V 16TSSOP

艾睿:
Buffer/Line Driver 6-CH Inverting 3-ST CMOS 16-Pin TSSOP T/R

Win Source:
IC BUFFER INVERT 6V 16TSSOP / Buffer, Inverting 2 Element 2, 4 Hex Bit per Element 3-State Output 16-TSSOP

SN74HC368PWT中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 6

电路数 2

传送延迟时间 20.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 4, 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

SN74HC368PWT引脚图与封装图

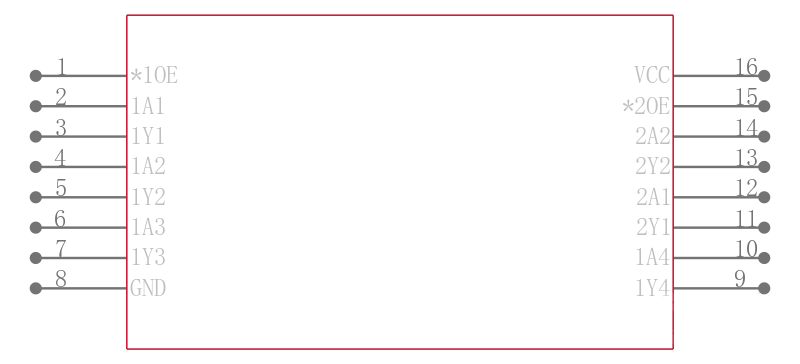

SN74HC368PWT引脚图

SN74HC368PWT封装图

SN74HC368PWT封装焊盘图

在线购买SN74HC368PWT

型号	制造商	描述	购买
SN74HC368PWT	TI 德州仪器	具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS	搜索库存

替代型号SN74HC368PWT

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74HC368PWT 品牌： TI 德州仪器封装： SOIC 2V to 6V 16Pin	当前型号	具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS	当前型号
型号： SN74HC368PW 品牌：德州仪器封装： TSSOP-16 2V to 6V 16Pin	完全替代	TEXAS INSTRUMENTS SN74HC368PW 逻辑芯片, 缓冲器/驱动器, 三态, 六路, 16TSSOP	SN74HC368PWT和SN74HC368PW的区别
型号： SN74HC368PWTE4 品牌：德州仪器封装： SOIC 2V to 6V 16Pin	完全替代	具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS	SN74HC368PWT和SN74HC368PWTE4的区别
型号： SN74HC368PWRG4 品牌：德州仪器封装： SOIC 2V to 6V 16Pin	完全替代	HEX缓冲器和线路驱动器，具有三态输出 HEX BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS	SN74HC368PWT和SN74HC368PWRG4的区别
