SN74BCT241DWR

TI(德州仪器) 电子元器件分类

Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOIC T/R

缓冲器，非反向 2 元件 4 位每元件三态 Output 20-SOIC

得捷:
IC BUF NON-INVERT 5.5V 20SOIC

贸泽:
Buffers & Line Drivers Octal Buffer/Driver With 3-State Outputs

Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin SOIC T/R

AMEYA360:
IC BUFF/DVR TRI-ST DUAL 20SOIC

Win Source:
IC BUF NON-INVERT 5.5V 20SOIC / Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-SOIC

SN74BCT241DWR中文资料参数规格

技术参数

通道数 8

静态电流 53 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74BCT241DWR引脚图与封装图

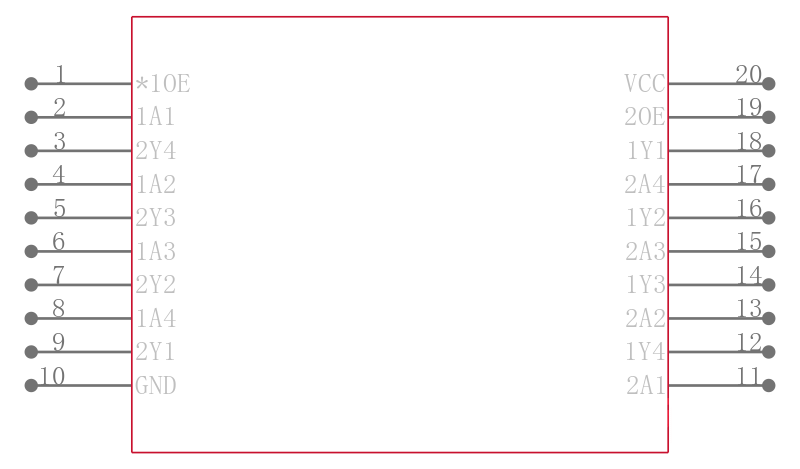

SN74BCT241DWR引脚图

SN74BCT241DWR封装图

SN74BCT241DWR封装焊盘图

在线购买SN74BCT241DWR

型号	制造商	描述	购买
SN74BCT241DWR	TI 德州仪器	Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOIC T/R	搜索库存

替代型号SN74BCT241DWR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74BCT241DWR 品牌： TI 德州仪器封装： 20-SOIC	当前型号	Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOIC T/R	当前型号
型号： SN74BCT241DW 品牌：德州仪器封装： 20-SOIC 4.5V to 5.5V 20Pin	完全替代	八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS	SN74BCT241DWR和SN74BCT241DW的区别
型号： SN74BCT241DWE4 品牌：德州仪器封装： 20-SOIC 4.5V to 5.5V 20Pin	完全替代	缓冲器和线路驱动器 Octal Buffer/Driver With 3-State Outputs	SN74BCT241DWR和SN74BCT241DWE4的区别
型号： SN74BCT241DWG4 品牌：德州仪器封装： 20-SOIC 4.5V to 5.5V 20Pin	完全替代	缓冲器和线路驱动器 Octal Buffrs Drivers	SN74BCT241DWR和SN74BCT241DWG4的区别
