SNJ54S86J
TI
德州仪器
主动器件
SNJ54S86J中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
传送延迟时间 10.5 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -50.0 µA
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP
外形尺寸
封装 CDIP
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SNJ54S86J引脚图与封装图

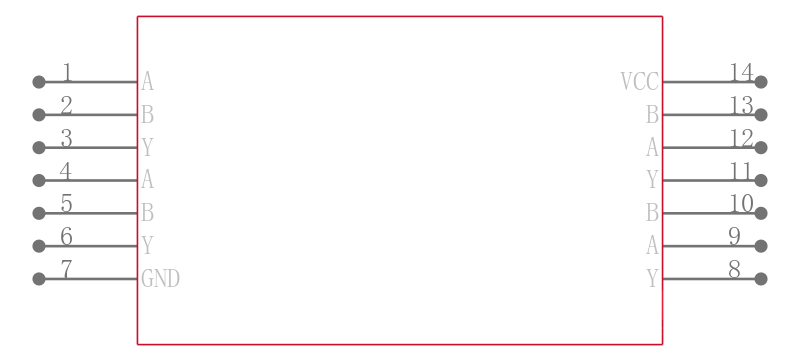

SNJ54S86J引脚图

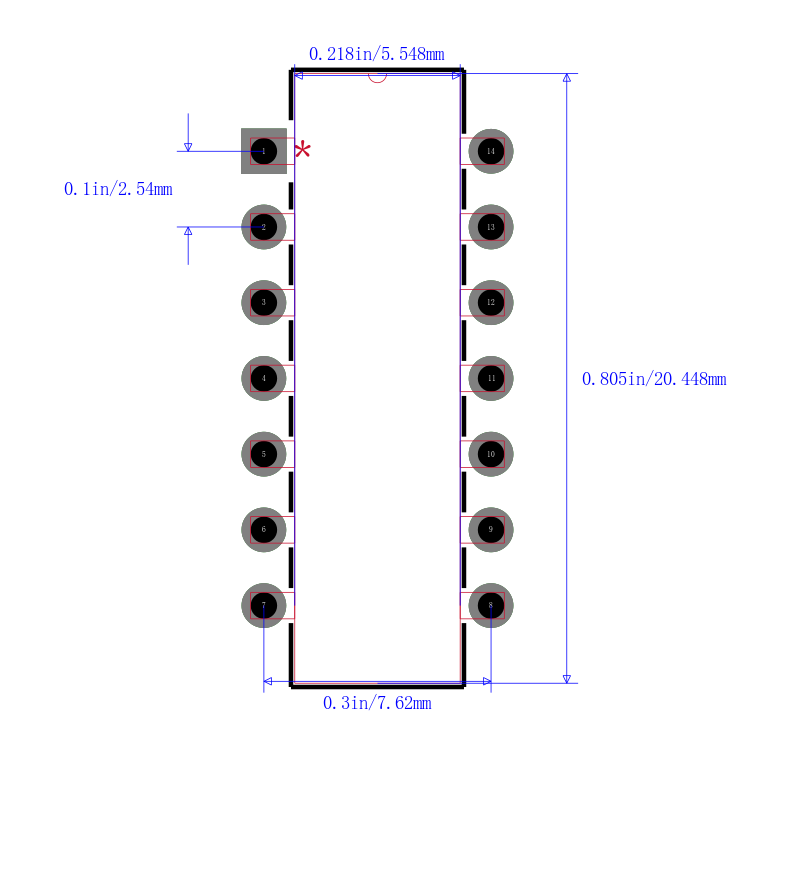

SNJ54S86J封装图

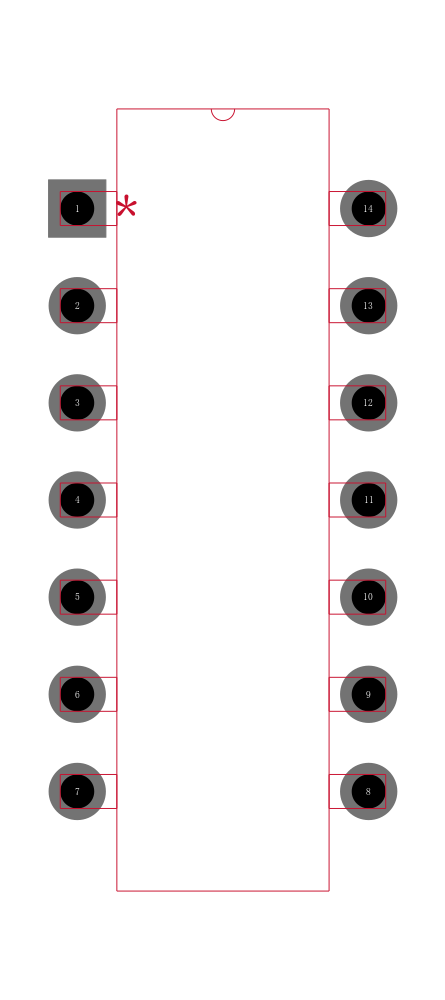

SNJ54S86J封装焊盘图
在线购买SNJ54S86J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54S86J | TI 德州仪器 | 四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES | 搜索库存 |
替代型号SNJ54S86J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54S86J 品牌： TI 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 当前型号 | 四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES | 当前型号 |
| 型号： M38510/07501BCA 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 完全替代 | 四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES | SNJ54S86J和M38510/07501BCA的区别 |
