SNJ54AC32J
TI
德州仪器
主动器件
SNJ54AC32J中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
位数 4
传送延迟时间 10.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 4
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP
外形尺寸
封装 CDIP
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SNJ54AC32J引脚图与封装图

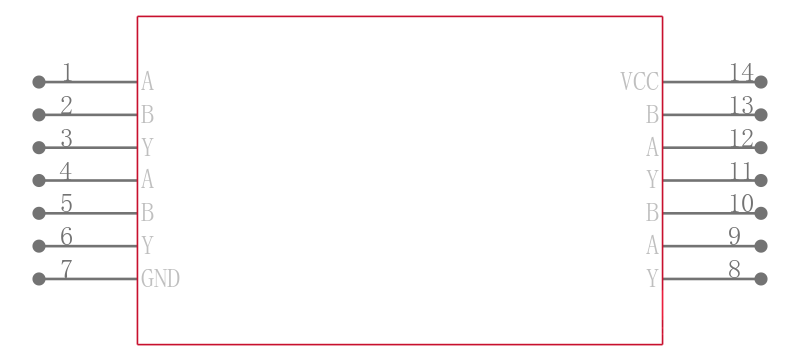

SNJ54AC32J引脚图

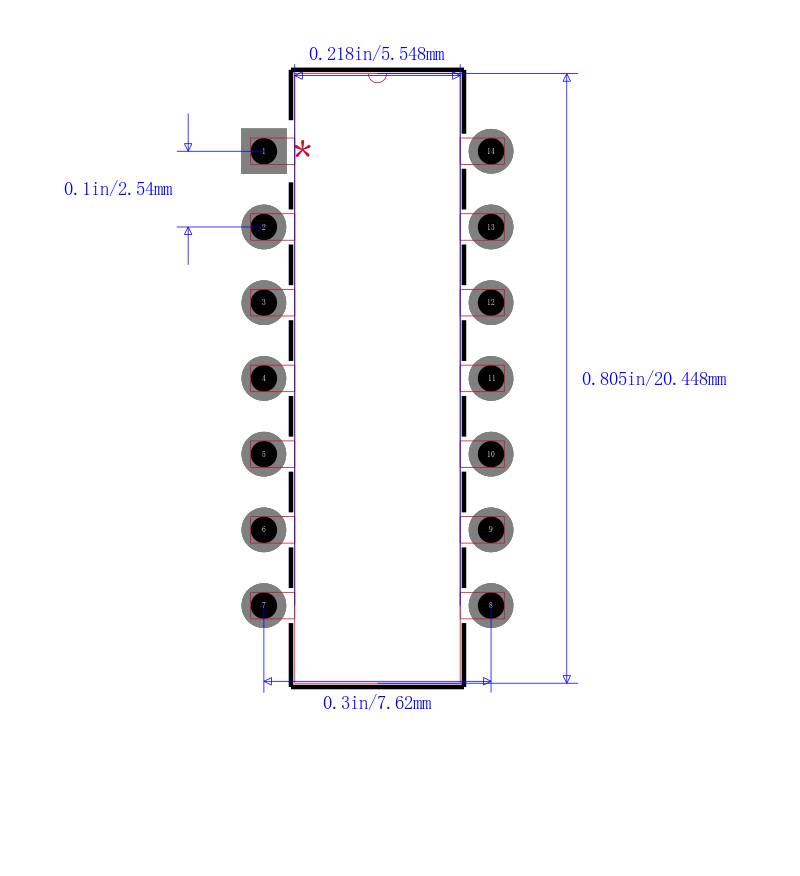

SNJ54AC32J封装图

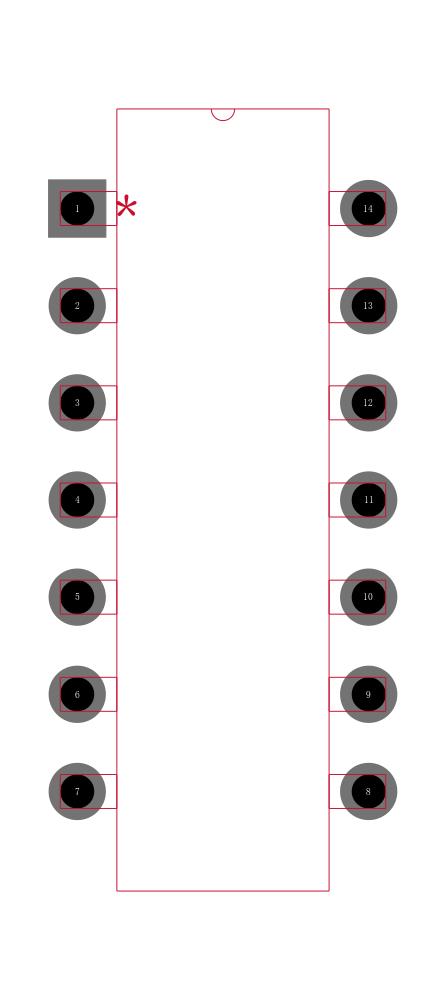

SNJ54AC32J封装焊盘图
在线购买SNJ54AC32J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54AC32J | TI 德州仪器 | 四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE-OR GATES | 搜索库存 |
替代型号SNJ54AC32J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54AC32J 品牌： TI 德州仪器 封装： CDIP 2V to 6V 14Pin | 当前型号 | 四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE-OR GATES | 当前型号 |
| 型号： 5962-8761401CA 品牌： 德州仪器 封装： CDIP 2V to 6V 14Pin | 完全替代 | 四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE-OR GATES | SNJ54AC32J和5962-8761401CA的区别 |
| 型号： SN74AC32N 品牌： 德州仪器 封装： DIP 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AC32N 或门, AC系列, 4门, 8输入, 24 mA, 2V至6V, DIP-14 | SNJ54AC32J和SN74AC32N的区别 |
| 型号： SN74AC32NE4 品牌： 德州仪器 封装： 14-DIP 2V to 6V 14Pin | 类似代替 | 74AC 系列，Texas Instruments高级 CMOS 逻辑 工作电压：1.5 至 5.5 V 和 2 至 6 V 兼容性：输入 CMOS、输出 CMOS ### 74AC 系列 | SNJ54AC32J和SN74AC32NE4的区别 |
