SN74AS573ANE4
TI
德州仪器
主动器件
SN74AS573ANE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 48.0 mA
电路数 8
位数 8
传送延迟时间 8.00 ns
电压波节 5.00 V
输出电流驱动 -313 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Through Hole
引脚数 20
封装 PDIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74AS573ANE4引脚图与封装图

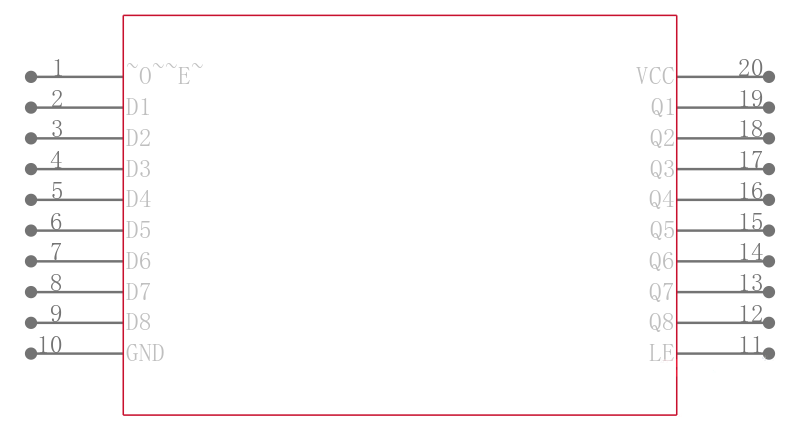

SN74AS573ANE4引脚图
SN74AS573ANE4封装图

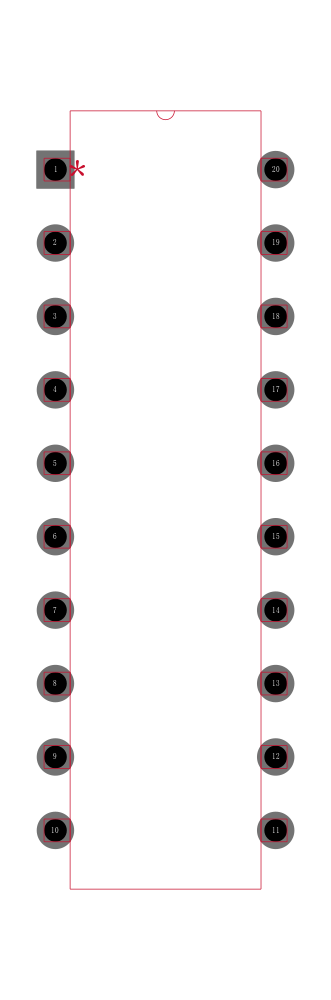

SN74AS573ANE4封装焊盘图
在线购买SN74AS573ANE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AS573ANE4 | TI 德州仪器 | 闭锁 Octal Dtype Transparent Latch | 搜索库存 |
替代型号SN74AS573ANE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AS573ANE4 品牌： TI 德州仪器 封装： | 当前型号 | 闭锁 Octal Dtype Transparent Latch | 当前型号 |
| 型号： SN74AS573AN 品牌： 德州仪器 封装： | 完全替代 | 74AS 系列，Texas Instruments与原始 TTL 产品相比，Texas Instruments 系列高级肖特基夹钳 TTL 逻辑设备提供明显的速度增加，延迟时间降低至 2ns 或更少，且切换速度高达 200MHz。 输入电流低于标准 TTL 设备且扇出能力翻倍；AS 系列还具有比其 TTL 前身更佳的抗噪性和更高的温度稳定性。 工作电压为 4.5 到 5.5V，具有与标准 TTL 兼容的逻辑电平。### 74AS 系列 | SN74AS573ANE4和SN74AS573AN的区别 |
| 型号： SN74AS573ADW 品牌： 德州仪器 封装： | 完全替代 | 八路D型透明锁存器带3态输出 OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS | SN74AS573ANE4和SN74AS573ADW的区别 |
| 型号： SN74AS574DW 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 类似代替 | TEXAS INSTRUMENTS SN74AS574DW 触发器, 三态非反相, 正沿, D, 8 ns, 90 MHz, 48 mA, SOIC, 20 引脚 | SN74AS573ANE4和SN74AS574DW的区别 |
