SN74ABT827NT

SN74ABT827NT

TI(德州仪器) 主动器件

74ABT 系列，Texas Instruments高级 BiCMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

74ABT 系列，Texas Instruments

高级 BiCMOS 逻辑

工作电压：4.5 至 5.5

兼容性：输入 LVTTL/TTL、输出 TTL

### 74ABT 系列


得捷:
IC BUF NON-INVERT 5.5V 24DIP


欧时:
Texas Instruments SN74ABT827NT ABT 系列 10位 三态 非反相 缓冲器，驱动器, 24引脚 PDIP封装


艾睿:
Buffer/Line Driver 10-CH Non-Inverting 3-ST BiCMOS 24-Pin PDIP Tube


安富利:
Buffer/Line Driver 10-CH Non-Inverting 3-ST BiCMOS 24-Pin PDIP Tube


Chip1Stop:
Buffer/Line Driver 10-CH Non-Inverting 3-ST BiCMOS 24-Pin PDIP Tube


SN74ABT827NT中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 10

位数 10

传送延迟时间 4.80 ns

电压波节 5.00 V

静态电流 35.0 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 32.04 mm

宽度 7.11 mm

高度 4.57 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SN74ABT827NT引脚图与封装图

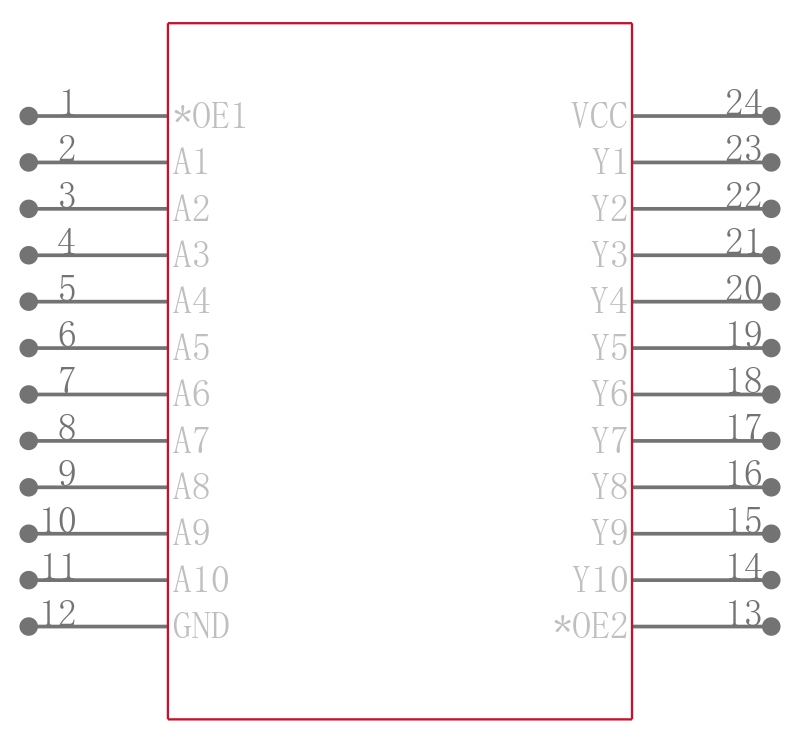

SN74ABT827NT引脚图

SN74ABT827NT引脚图

SN74ABT827NT封装图

SN74ABT827NT封装图

SN74ABT827NT封装焊盘图

SN74ABT827NT封装焊盘图

在线购买SN74ABT827NT
型号 制造商 描述 购买
SN74ABT827NT TI 德州仪器 74ABT 系列，Texas Instruments 高级 BiCMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列 搜索库存
替代型号SN74ABT827NT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74ABT827NT

品牌： TI 德州仪器

封装： 24PDIP 4.5V to 5.5V 24Pin

当前型号

74ABT 系列，Texas Instruments高级 BiCMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

当前型号

型号： SN74ABT827DWR

品牌： 德州仪器

封装： 24SOIC 10Bit 4.5V to 5.5V 24Pin

完全替代

10位缓冲器/驱动器，具有三态输出 10-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

SN74ABT827NT和SN74ABT827DWR的区别

型号： SN74ABT827DBR

品牌： 德州仪器

封装： 24SSOP 4.5V to 5.5V 24Pin

完全替代

10位缓冲器/驱动器，具有三态输出 10-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

SN74ABT827NT和SN74ABT827DBR的区别

型号： SN74ABT827DW

品牌： 德州仪器

封装： 24SOIC 10Bit 4.5V to 5.5V 24Pin

类似代替

10位缓冲器/驱动器，具有三态输出 10-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

SN74ABT827NT和SN74ABT827DW的区别
