SN74ALVTH16374KR

TI(德州仪器) 主动器件

2.5 V / 3.3 V 16位边沿触发D型触发器具有三态输出 2.5-V/3.3-V 16-BIT EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

Flip Flop 2 Element D-Type 8 Bit Positive Edge 56-VFBGA

得捷:
IC FF D-TYPE DUAL 8BIT 56BGA

贸泽:
触发器 3 St 2.5/3.3V 16bit

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 2-Element 56-Pin BGA MICROSTAR JUNIOR T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 2-Element 56-Pin BGA MICROSTAR JUNIOR T/R

Win Source:
IC FF D-TYPE DUAL 8BIT 56BGA / Flip Flop 2 Element D-Type 8 Bit Positive Edge 56-VFBGA

SN74ALVTH16374KR中文资料参数规格

技术参数

电源电压DC 2.70 V, 3.60 V max

电路数 2

时钟频率 250 MHz

位数 16

极性 Non-Inverting

电压波节 3.30 V, 2.50 V

静态电流 3.2 mA

输入电容 3.5 pF

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 56

封装 VFBGA-56

外形尺寸

长度 7 mm

宽度 4.5 mm

高度 0.65 mm

封装 VFBGA-56

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

SN74ALVTH16374KR引脚图与封装图

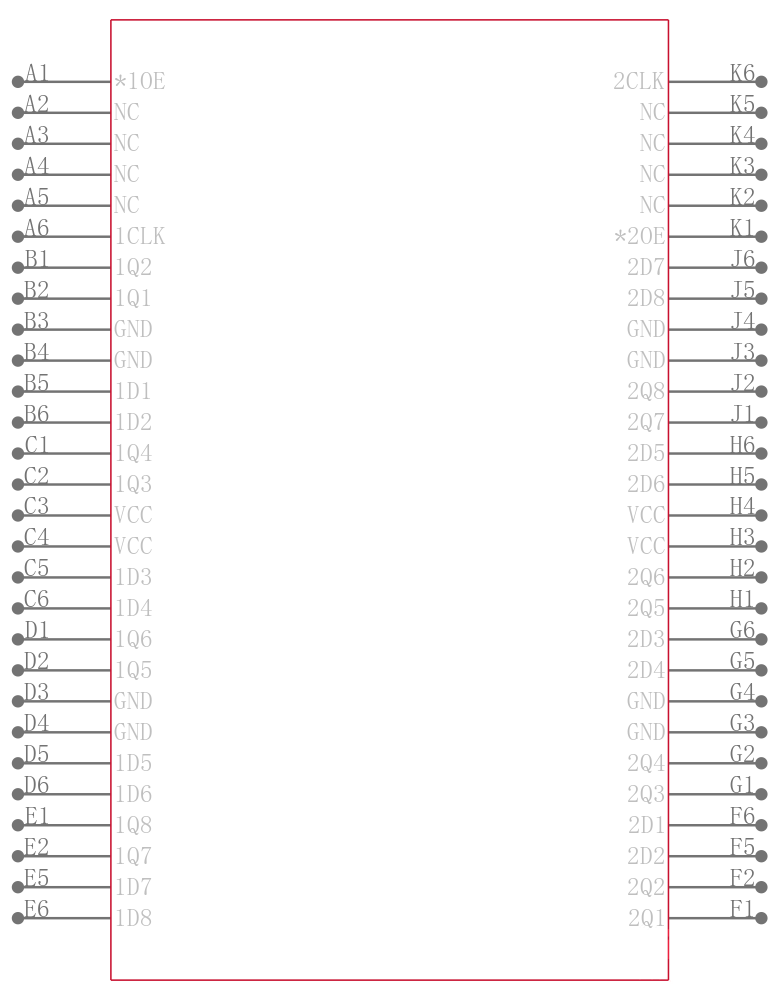

SN74ALVTH16374KR引脚图

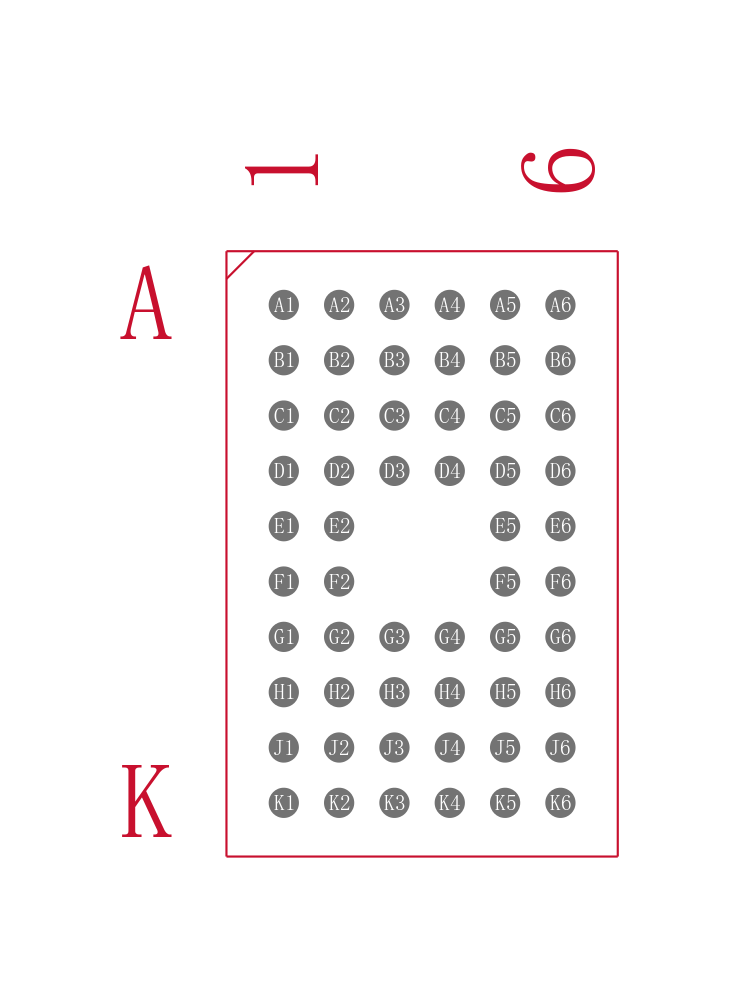

SN74ALVTH16374KR封装图

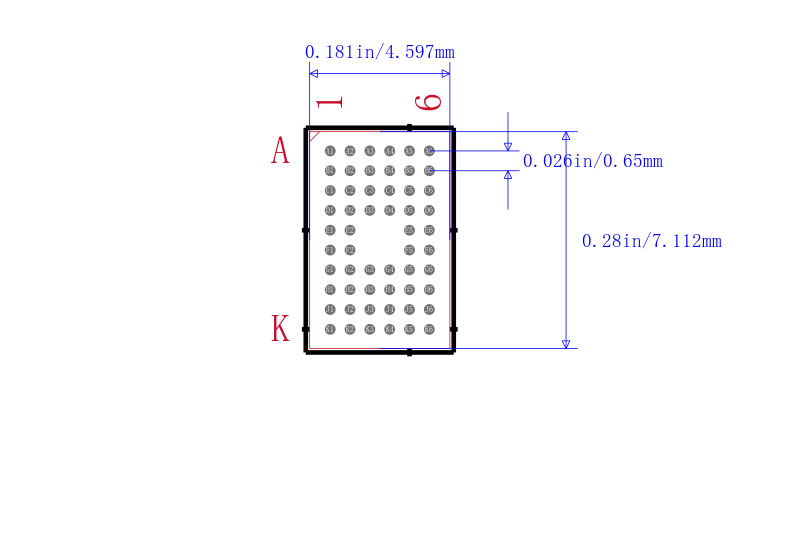

SN74ALVTH16374KR封装焊盘图
