SN74ABT374APWG4
TI
德州仪器
主动器件
SN74ABT374APWG4中文资料参数规格
技术参数
频率 200 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 64.0 mA
电路数 8
通道数 8
时钟频率 200 MHz
位数 8
传送延迟时间 7.10 ns
电压波节 5.00 V
静态电流 30 mA
输入电容 3.5 pF
输出电流驱动 -500 µA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
长度 6.5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ABT374APWG4引脚图与封装图

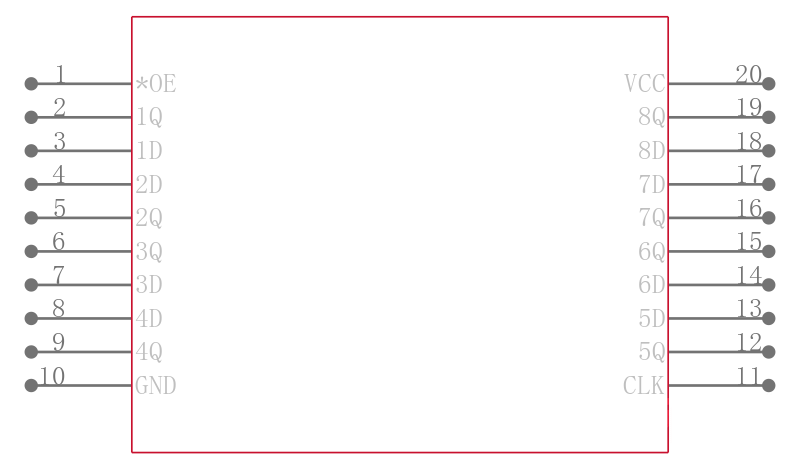

SN74ABT374APWG4引脚图

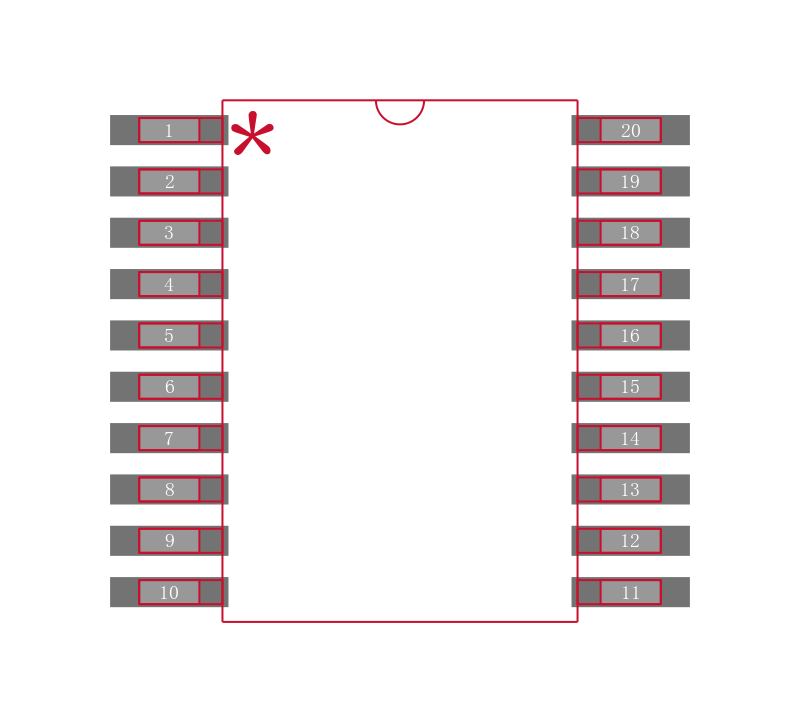

SN74ABT374APWG4封装图

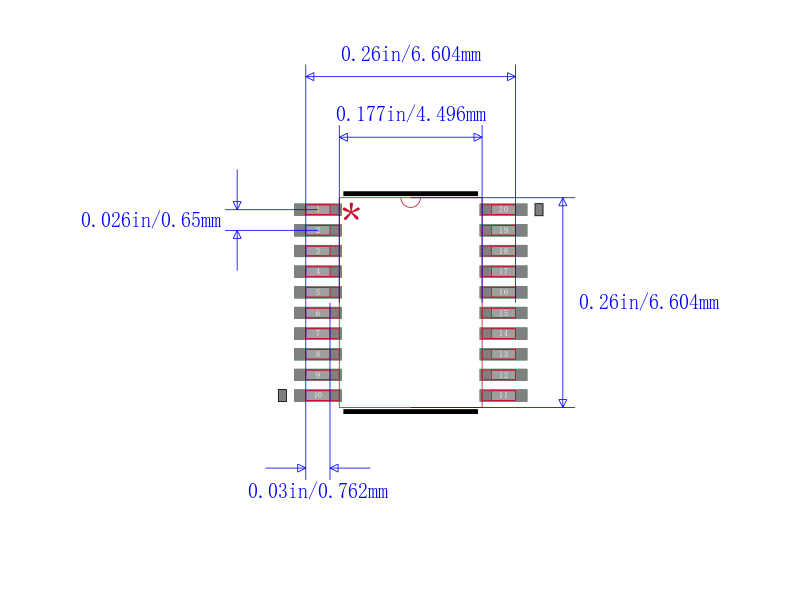

SN74ABT374APWG4封装焊盘图
