SN74ACT374DBRE4
TI
德州仪器
主动器件
SN74ACT374DBRE4中文资料参数规格
技术参数
频率 160 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
时钟频率 160 MHz
位数 8
传送延迟时间 11.5 ns
电压波节 5.00 V
输入电容 4.5 pF
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
长度 7.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ACT374DBRE4引脚图与封装图

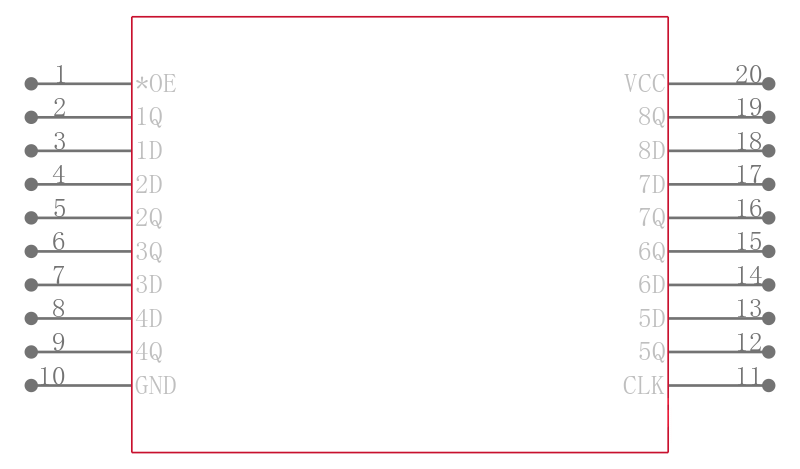

SN74ACT374DBRE4引脚图

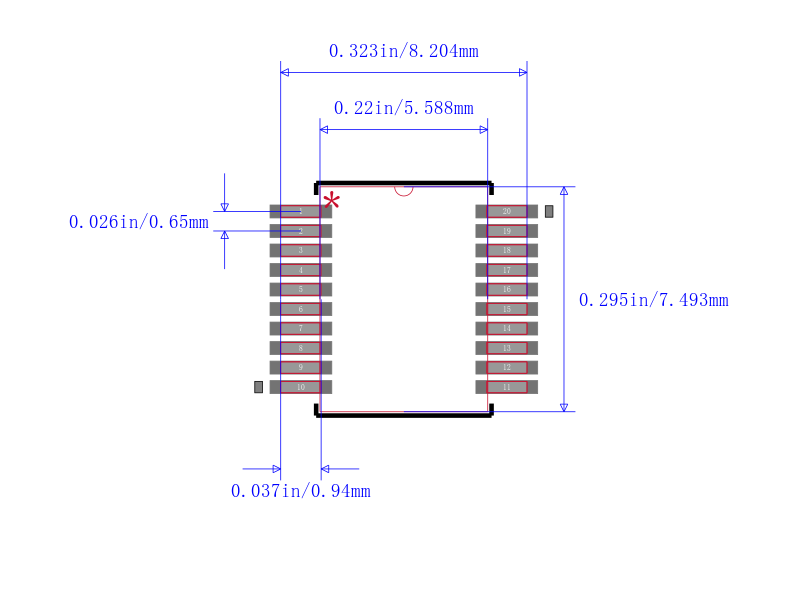

SN74ACT374DBRE4封装图

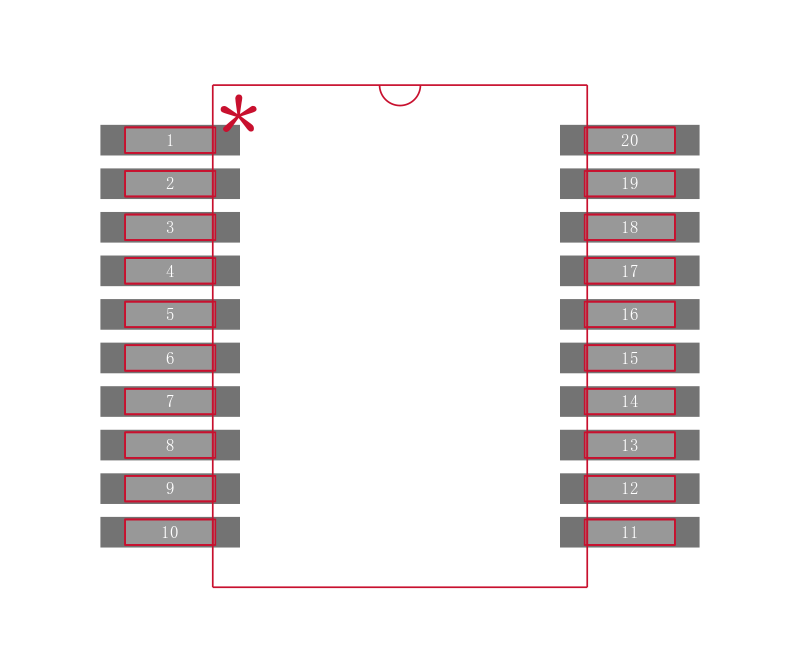

SN74ACT374DBRE4封装焊盘图
在线购买SN74ACT374DBRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT374DBRE4 | TI 德州仪器 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74ACT374DBRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT374DBRE4 品牌： TI 德州仪器 封装： 20-SSOP 8Bit 4.5V to 5.5V 20Pin | 当前型号 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74ACT374DW 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 类似代替 | TEXAS INSTRUMENTS SN74ACT374DW 触发器, 三态非反相, 正沿, D, 8.5 ns, 160 MHz, 24 mA, SOIC, 20 引脚 | SN74ACT374DBRE4和SN74ACT374DW的区别 |
| 型号： CD74ACT374M 品牌： 德州仪器 封装： SOIC 8Bit 4.5V 20Pin | 功能相似 | TEXAS INSTRUMENTS CD74ACT374M 触发器, 三态非反相, 正沿, D, 11.2 ns, 110 MHz, 24 mA, SOIC, 20 引脚 | SN74ACT374DBRE4和CD74ACT374M的区别 |
