SN74ACT373NE4
TI
德州仪器
主动器件
SN74ACT373NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
位数 8
传送延迟时间 11.5 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 20
封装 PDIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74ACT373NE4引脚图与封装图

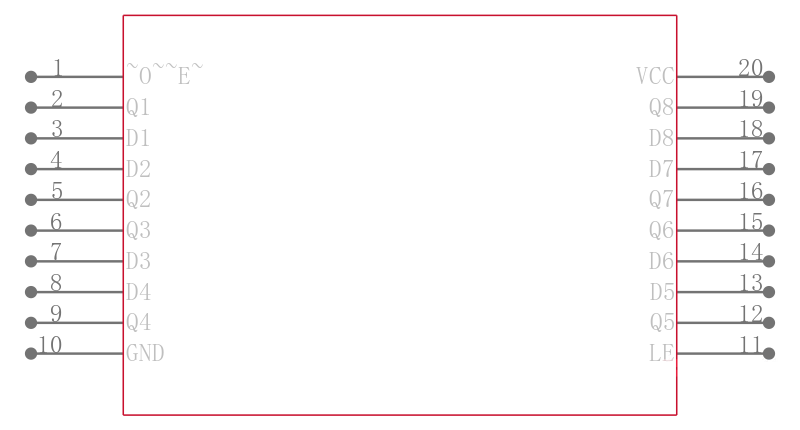

SN74ACT373NE4引脚图
SN74ACT373NE4封装图

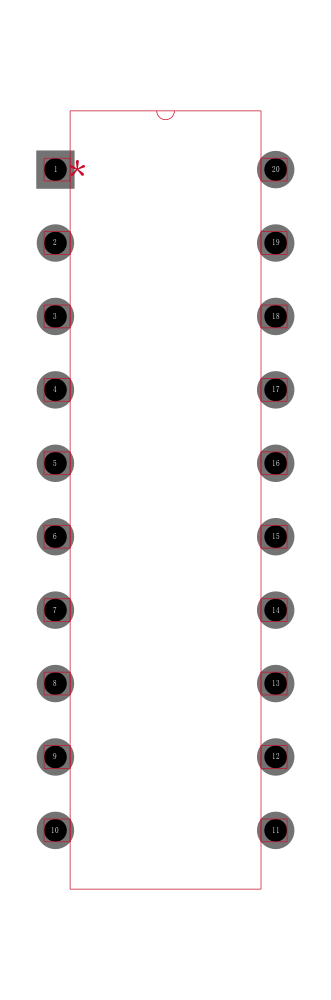

SN74ACT373NE4封装焊盘图
在线购买SN74ACT373NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT373NE4 | TI 德州仪器 | 八路D型透明锁存器带3态输出 OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74ACT373NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT373NE4 品牌： TI 德州仪器 封装： | 当前型号 | 八路D型透明锁存器带3态输出 OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74ACT373N 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS SN74ACT373N 逻辑芯片, D型透明锁存器, 八路, 20DIP | SN74ACT373NE4和SN74ACT373N的区别 |
| 型号： CD74ACT373E 品牌： 德州仪器 封装： | 类似代替 | 74 ACT 系列，触发器/锁存器/移位寄存器，Texas Instruments高级 CMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 TTL、输出 CMOS ### 74ACT 系列 | SN74ACT373NE4和CD74ACT373E的区别 |
| 型号： MC74ACT373NG 品牌： 安森美 封装： | 类似代替 | 八路透明锁存器具有三态输出 Octal Transparent Latch with 3−State Outputs | SN74ACT373NE4和MC74ACT373NG的区别 |
