SN74LVC74ADTG4
TI
德州仪器
主动器件
SN74LVC74ADTG4中文资料参数规格
技术参数
频率 150 MHz
电源电压DC 2.00V ~ 3.60V
输出接口数 1
输出电流 24.0 mA
电路数 2
通道数 2
时钟频率 100 MHz
位数 2
传送延迟时间 5.20 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输入电容 5 pF
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC74ADTG4引脚图与封装图

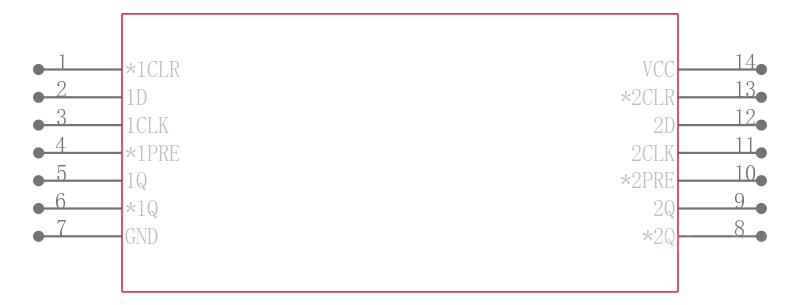

SN74LVC74ADTG4引脚图
SN74LVC74ADTG4封装图
SN74LVC74ADTG4封装焊盘图
在线购买SN74LVC74ADTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC74ADTG4 | TI 德州仪器 | 双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET | 搜索库存 |
替代型号SN74LVC74ADTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC74ADTG4 品牌： TI 德州仪器 封装： 14-SOIC 2Bit 2V to 3.6V 14Pin | 当前型号 | 双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET | 当前型号 |
| 型号： SN74LVC74ADRE4 品牌： 德州仪器 封装： SOIC-14 2Bit 2V to 3.6V 14Pin | 完全替代 | 双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET | SN74LVC74ADTG4和SN74LVC74ADRE4的区别 |
| 型号： SN74LVC74ADE4 品牌： 德州仪器 封装： 14-SOIC 2Bit 2V to 3.6V 14Pin | 完全替代 | 双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET | SN74LVC74ADTG4和SN74LVC74ADE4的区别 |
| 型号： SN74LVC74ADG4 品牌： 德州仪器 封装： 14-SOIC 2Bit 2V to 3.6V 14Pin | 完全替代 | 双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET | SN74LVC74ADTG4和SN74LVC74ADG4的区别 |
