SN74F174ADE4
TI
德州仪器
主动器件
SN74F174ADE4中文资料参数规格
技术参数
频率 140 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 6
输出电流 20.0 mA
电路数 7
时钟频率 140 MHz
位数 6
传送延迟时间 11.0 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 6
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74F174ADE4引脚图与封装图

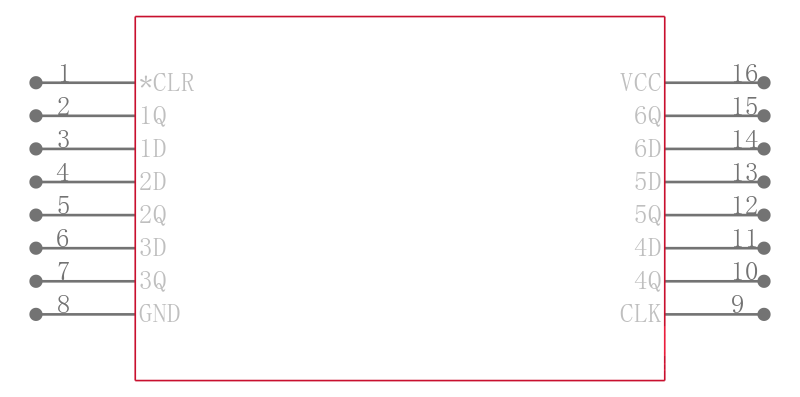

SN74F174ADE4引脚图
SN74F174ADE4封装图
SN74F174ADE4封装焊盘图
在线购买SN74F174ADE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F174ADE4 | TI 德州仪器 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 16Pin SOIC Tube | 搜索库存 |
替代型号SN74F174ADE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F174ADE4 品牌： TI 德州仪器 封装： 16-SOIC 6Bit 4.5V to 5.5V 16Pin | 当前型号 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 16Pin SOIC Tube | 当前型号 |
| 型号： SN74F174ADRE4 品牌： 德州仪器 封装： 16-SOIC 6Bit 4.5V to 5.5V 16Pin | 完全替代 | 具有清零端的六路 D 型触发器 16-SOIC 0 to 70 | SN74F174ADE4和SN74F174ADRE4的区别 |
| 型号： SN74F174ANE4 品牌： 德州仪器 封装： SOIC 6Bit 4.5V to 5.5V 16Pin | 完全替代 | IC D-TYPE POS TRG SNGL 16DIP | SN74F174ADE4和SN74F174ANE4的区别 |
| 型号： SN74F174AN 品牌： 德州仪器 封装： DIP 6Bit 4.5V to 5.5V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74F174AN 触发器, 清零, 非反相, 正沿, D, 4.5 ns, 140 MHz, 20 mA, DIP, 16 引脚 | SN74F174ADE4和SN74F174AN的区别 |
