SN74LV574ADWG4
TI
德州仪器
主动器件
SN74LV574ADWG4中文资料参数规格
技术参数
频率 175 MHz
输出接口数 8
输出电流 16.0 mA
电路数 8
通道数 8
时钟频率 175 MHz
位数 8
电压波节 5.00 V, 3.30 V, 2.50 V
输入电容 1.8 pF
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LV574ADWG4引脚图与封装图

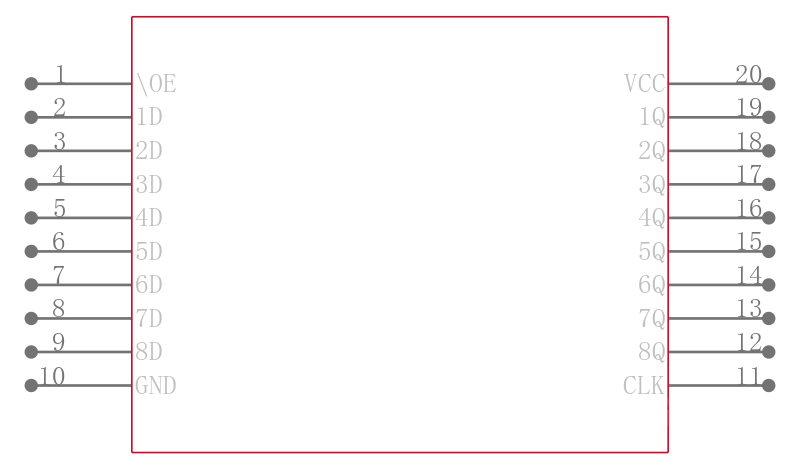

SN74LV574ADWG4引脚图

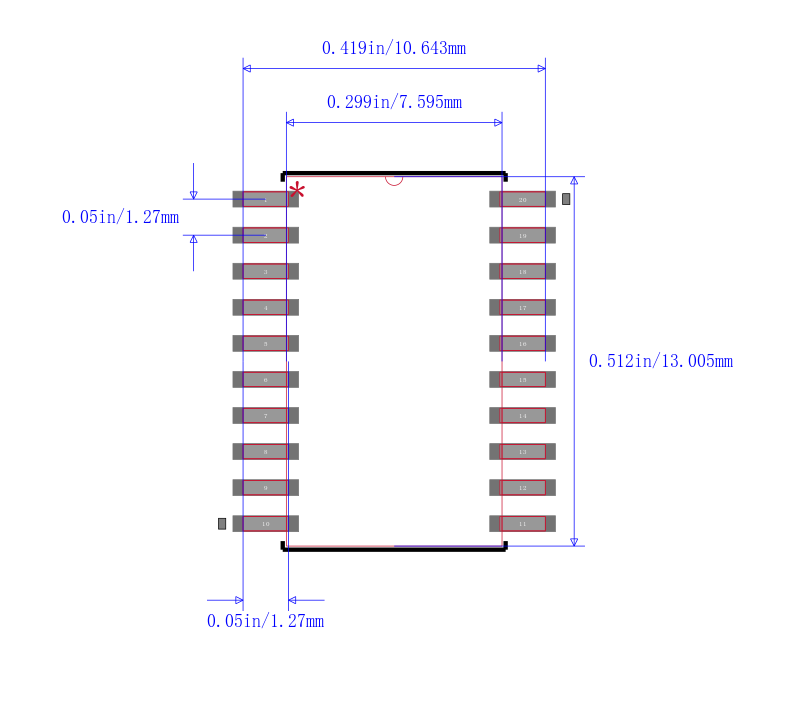

SN74LV574ADWG4封装图
SN74LV574ADWG4封装焊盘图
