SN74LV374ANSRE4
TI
德州仪器
主动器件
SN74LV374ANSRE4中文资料参数规格
技术参数
频率 170 MHz
输出接口数 8
输出电流 16.0 mA
电路数 8
时钟频率 170 MHz
位数 8
电压波节 5.00 V, 3.30 V, 2.50 V
输入电容 2.9 pF
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
高度 1.85 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LV374ANSRE4引脚图与封装图
SN74LV374ANSRE4引脚图
SN74LV374ANSRE4封装图

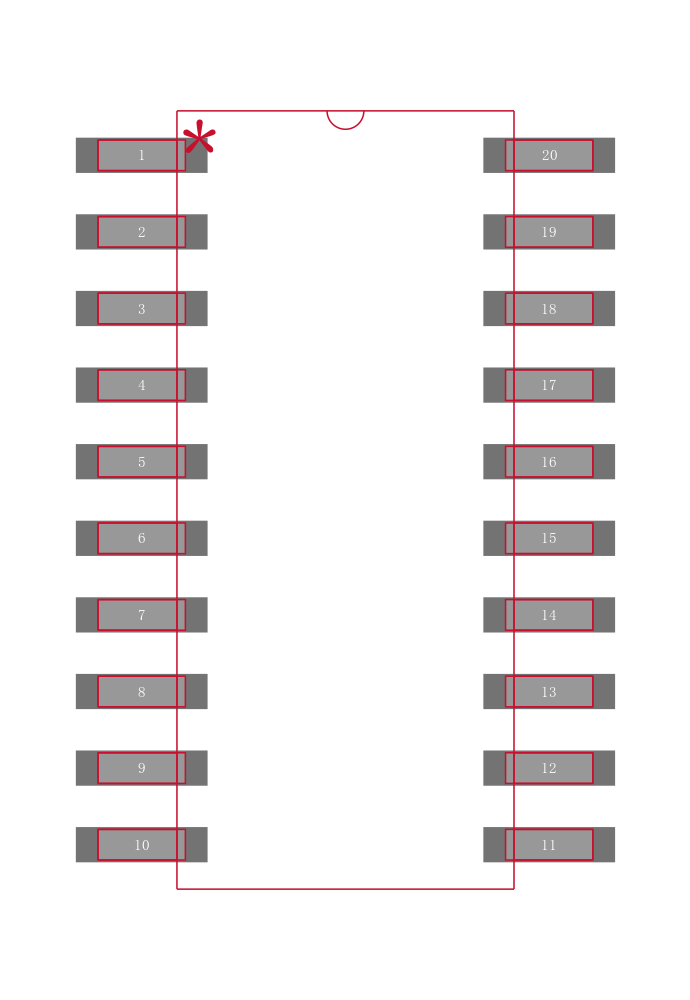

SN74LV374ANSRE4封装焊盘图
在线购买SN74LV374ANSRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LV374ANSRE4 | TI 德州仪器 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74LV374ANSRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LV374ANSRE4 品牌： TI 德州仪器 封装： 20-SOIC 8Bit 20Pin | 当前型号 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74LV374ANSRG4 品牌： 德州仪器 封装： SOP 20Pin | 完全替代 | Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SO -40℃ to 85℃ | SN74LV374ANSRE4和SN74LV374ANSRG4的区别 |
| 型号： SN74LV374ATNS 品牌： 德州仪器 封装： 20-SOIC 8Bit 2.7V to 5.5V 20Pin | 类似代替 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74LV374ANSRE4和SN74LV374ATNS的区别 |
| 型号： SN74LV374ANS 品牌： 德州仪器 封装： SOP | 类似代替 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74LV374ANSRE4和SN74LV374ANS的区别 |
