SN74ALS241CDWRE4
TI
德州仪器
电子元器件分类
SN74ALS241CDWRE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
通道数 8
位数 8
传送延迟时间 11.0 ns
电压波节 5.00 V
输出电流驱动 -625 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ALS241CDWRE4引脚图与封装图

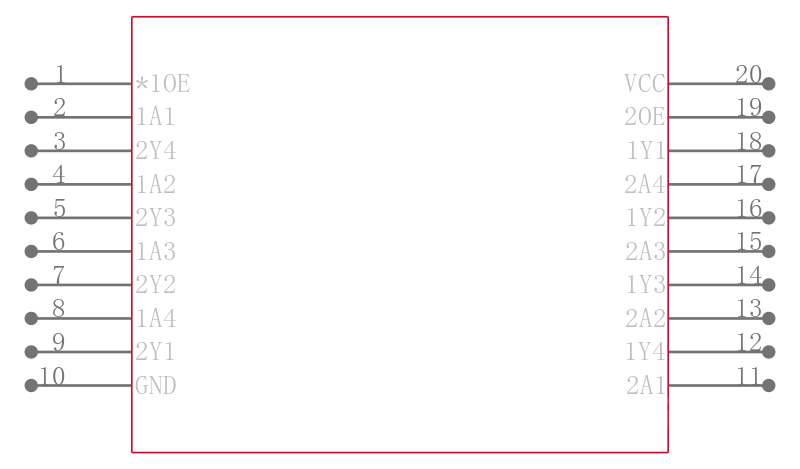

SN74ALS241CDWRE4引脚图
SN74ALS241CDWRE4封装图
SN74ALS241CDWRE4封装焊盘图
在线购买SN74ALS241CDWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ALS241CDWRE4 | TI 德州仪器 | Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin SOIC T/R | 搜索库存 |
替代型号SN74ALS241CDWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ALS241CDWRE4 品牌： TI 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 当前型号 | Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin SOIC T/R | 当前型号 |
| 型号： SN74ALS241CDW 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74ALS241CDWRE4和SN74ALS241CDW的区别 |
| 型号： SN74ALS241CDWR 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 完全替代 | 缓冲器和线路驱动器 Octal Buffer/Driver With 3-State Outputs | SN74ALS241CDWRE4和SN74ALS241CDWR的区别 |
| 型号： SN74ALS241CNSR 品牌： 德州仪器 封装： 20SOP 4.5V to 5.5V 20Pin | 完全替代 | Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin SOP T/R | SN74ALS241CDWRE4和SN74ALS241CNSR的区别 |
