SDR2207-270YL中文资料参数规格
技术参数
额定电流 3.8 A
容差 ±15 %
电感 27 µH
自谐频率 12 MHz
Q值 22.0
电感公差 ±15 %
测试频率 100 kHz
电阻DC） ≤43.5 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.0435 Ω
封装参数
安装方式 Surface Mount
封装 22mm x 15mm x 7mm
外形尺寸
长度 22.3 mm
宽度 15.3 mm
高度 7.8 mm
封装 22mm x 15mm x 7mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
SDR2207-270YL引脚图与封装图

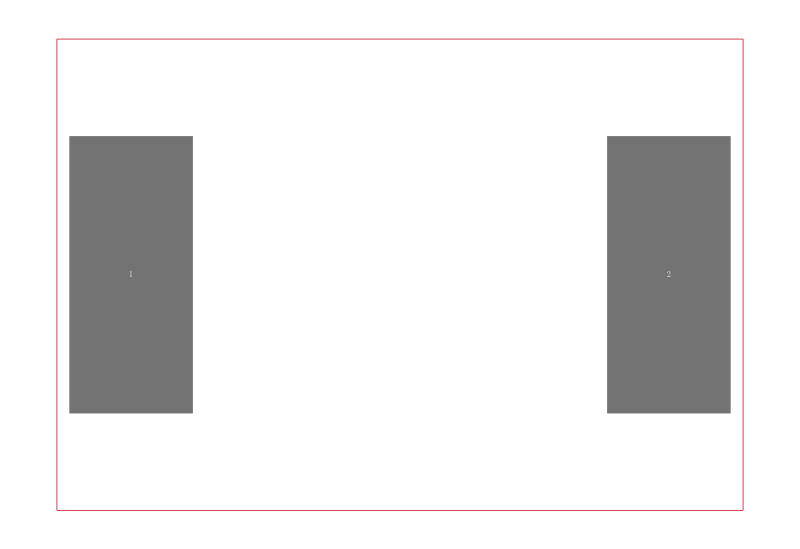

SDR2207-270YL引脚图

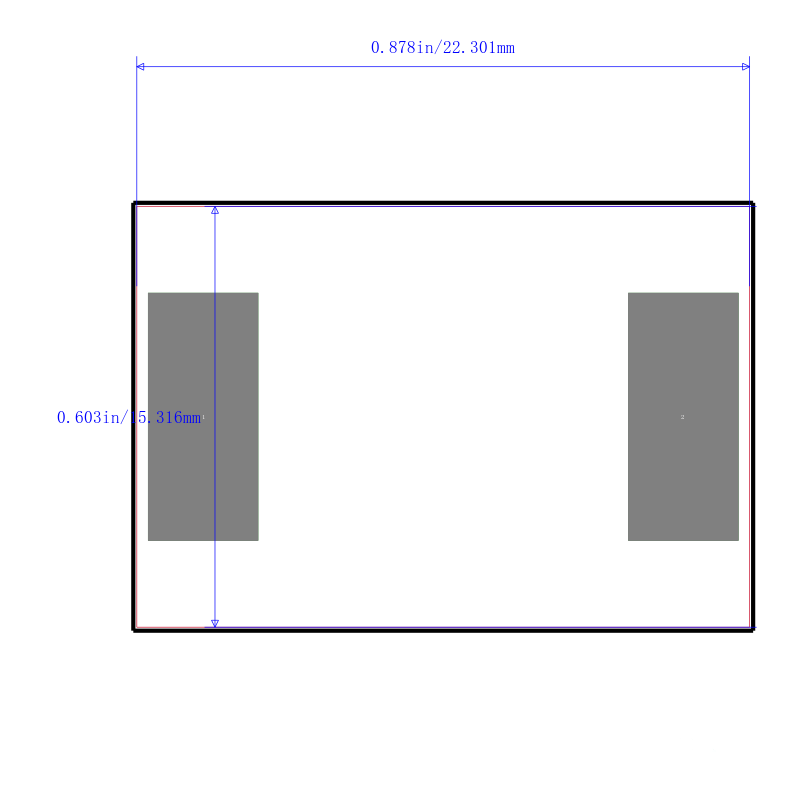

SDR2207-270YL封装图
SDR2207-270YL封装焊盘图
