SRP7030-R20M
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SRP7030-R20M中文资料参数规格
技术参数
额定电流 24 A
容差 ±20 %
电感 200 nH
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤3 mΩ
工作温度Max 150 ℃
工作温度Min -55 ℃
电阻DC Max 0.0024 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 7.6mm x 6.5mm x 3.2mm
外形尺寸
长度 7.8 mm
宽度 7 mm
高度 3.9 mm
封装 7.6mm x 6.5mm x 3.2mm
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Not Recommended
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
SRP7030-R20M引脚图与封装图
SRP7030-R20M引脚图

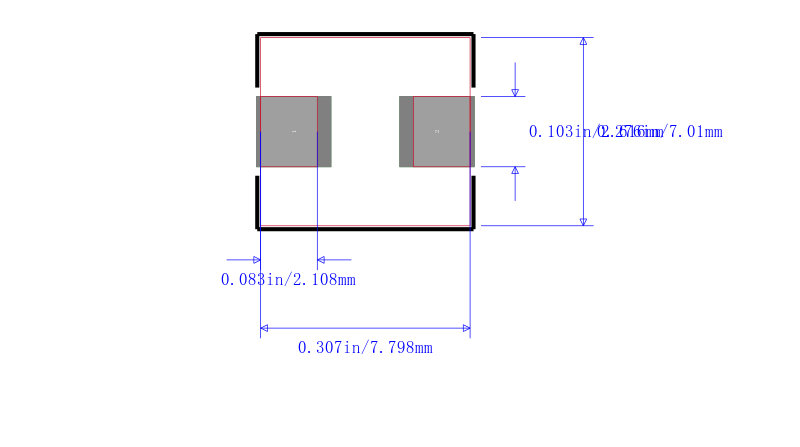

SRP7030-R20M封装图

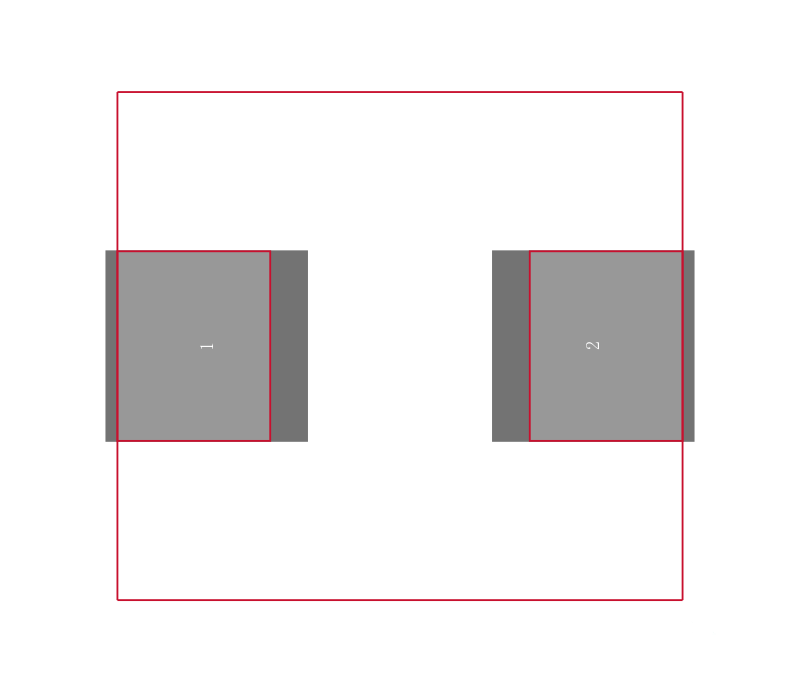

SRP7030-R20M封装焊盘图
在线购买SRP7030-R20M
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SRP7030-R20M | Bourns J.W. Miller 伯恩斯 | BOURNS SRP7030-R20M 表面贴装功率电感器, SRP7030系列, 200 nH, ± 20%, 屏蔽, 2400 µohm, 23 A | 搜索库存 |
替代型号SRP7030-R20M
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SRP7030-R20M 品牌： Bourns J.W. Miller 伯恩斯 封装： 200nH 24A | 当前型号 | BOURNS SRP7030-R20M 表面贴装功率电感器, SRP7030系列, 200 nH, ± 20%, 屏蔽, 2400 µohm, 23 A | 当前型号 |
| 型号： IHLP2525CZERR20M01 品牌： 威世 封装： 200nH 24A | 功能相似 | VISHAY IHLP2525CZERR20M01 电感, 屏蔽, 200nH, 41A, SMD, 整卷 | SRP7030-R20M和IHLP2525CZERR20M01的区别 |
