SDR6603-101M中文资料参数规格
技术参数
额定电流 300 mA
容差 ±20 %
电感 100 µH
自谐频率 9 MHz
Q值 29
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤1.3 Ω
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 1.3 Ω
封装参数
安装方式 Surface Mount
封装 Nonstandard
外形尺寸
宽度 4.45 mm
高度 2.92 mm
封装 Nonstandard
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SDR6603-101M引脚图与封装图
SDR6603-101M引脚图
SDR6603-101M封装图

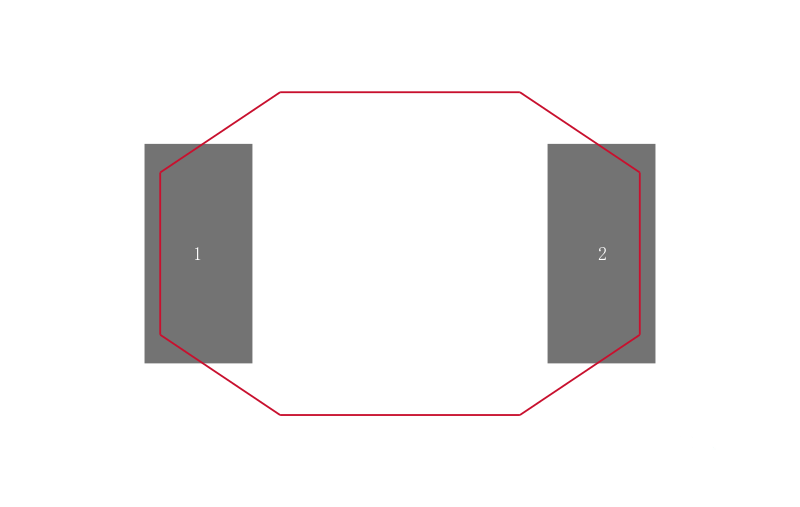

SDR6603-101M封装焊盘图
