SDR6603-330M
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SDR6603-330M中文资料参数规格
技术参数
额定电流 600 mA
容差 ±20 %
电感 33 µH
自谐频率 15 MHz
Q值 24
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤510 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.51 Ω
封装参数
安装方式 Surface Mount
封装 0.260" L x 0.175" W x 0.115" H 6.60mm x 4.45mm x 2.92mm
外形尺寸
宽度 4.45 mm
高度 2.92 mm
封装 0.260" L x 0.175" W x 0.115" H 6.60mm x 4.45mm x 2.92mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SDR6603-330M引脚图与封装图
SDR6603-330M引脚图

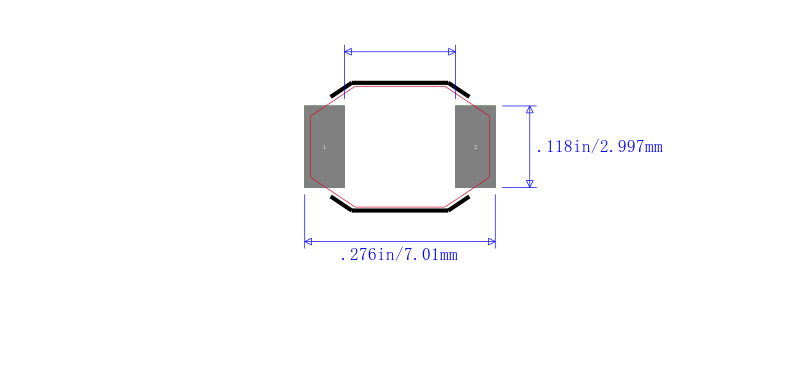

SDR6603-330M封装图

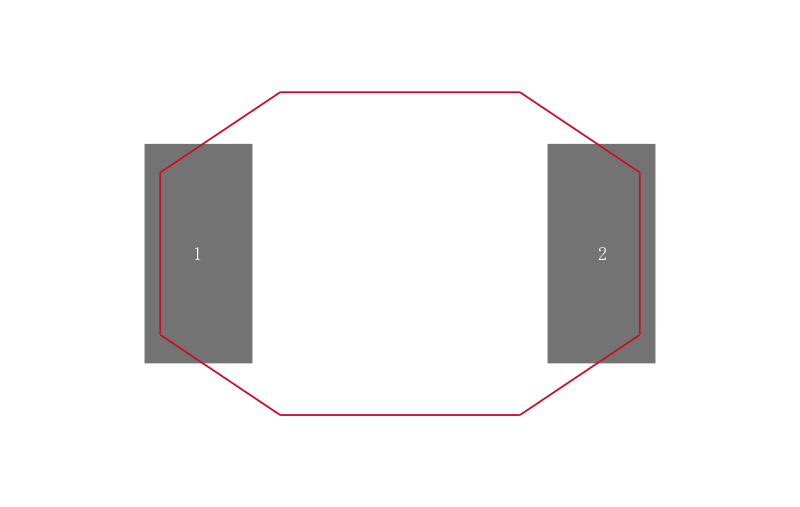

SDR6603-330M封装焊盘图
