SDR0703-471KL

SDR0703-471KL

数据手册.pdf
Bourns J.W. Miller 伯恩斯 被动器件

SMD功率电感 SMD Power Inductors

470 µH 无屏蔽 鼓芯，绕线式 器 130 mA 7 欧姆最大 非标准


立创商城:
470uH ±10% 130mA 7Ω


得捷:
FIXED IND 470UH 130MA 7 OHM SMD


艾睿:
Inductor Power Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 130mA 7Ohm DCR T/R


Allied Electronics:
Inductor; Power Wirewound; 470uH; 130mA; 10%; SMD


安富利:
Ind Power Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 130mA T/R


Verical:
Inductor Power Unshielded Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 0.13A 7Ohm DCR T/R


MASTER:
Inductor Power Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 130mA 7Ohm DCR T/R


Online Components:
Inductor Power Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 130mA 7Ohm DCR T/R


Electro Sonic:
Inductor Power Wirewound 470uH 10% 100KHz 33Q-Factor Ferrite 130mA 7Ohm DCR T/R


SDR0703-471KL中文资料参数规格
技术参数

额定电流 0.13 A

电感 470 µH

自谐频率 5 MHz

Q值 33

屏蔽 No

电感公差 ±10 %

测试频率 100 kHz

电阻DC） 7 Ω

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 7 Ω

封装参数

安装方式 Surface Mount

封装 0.256" L x 0.177" W x 0.106" H 6.50mm x 4.50mm x 2.70mm

外形尺寸

高度 2.9 mm

封装 0.256" L x 0.177" W x 0.106" H 6.50mm x 4.50mm x 2.70mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8504508000

SDR0703-471KL引脚图与封装图
SDR0703-471KL引脚图

SDR0703-471KL引脚图

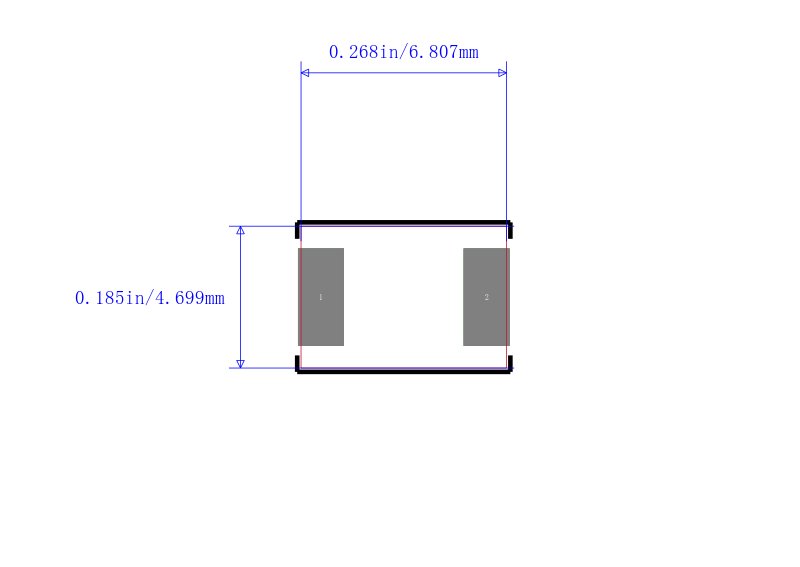

SDR0703-471KL封装图

SDR0703-471KL封装图

SDR0703-471KL封装焊盘图

SDR0703-471KL封装焊盘图
