SDR0805-821KL
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SDR0805-821KL中文资料参数规格
技术参数
额定电流 230 mA
容差 ±10 %
电感 820 µH
自谐频率 4 MHz
Q值 28.0
电感公差 ±10 %
测试频率 1 kHz
电阻DC） ≤4 Ω
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 4 Ω
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 7.8 mm
宽度 1.25 mm
高度 5.3 mm
封装公制 2012
封装 0805
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SDR0805-821KL引脚图与封装图
SDR0805-821KL引脚图

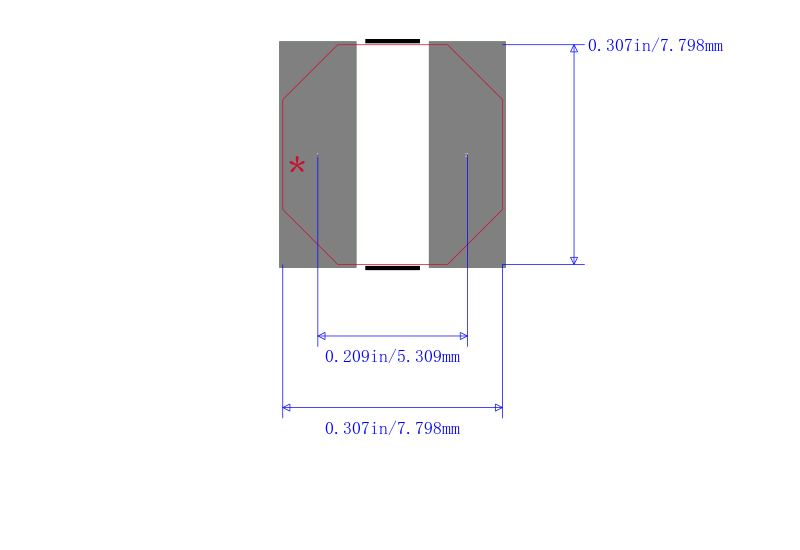

SDR0805-821KL封装图

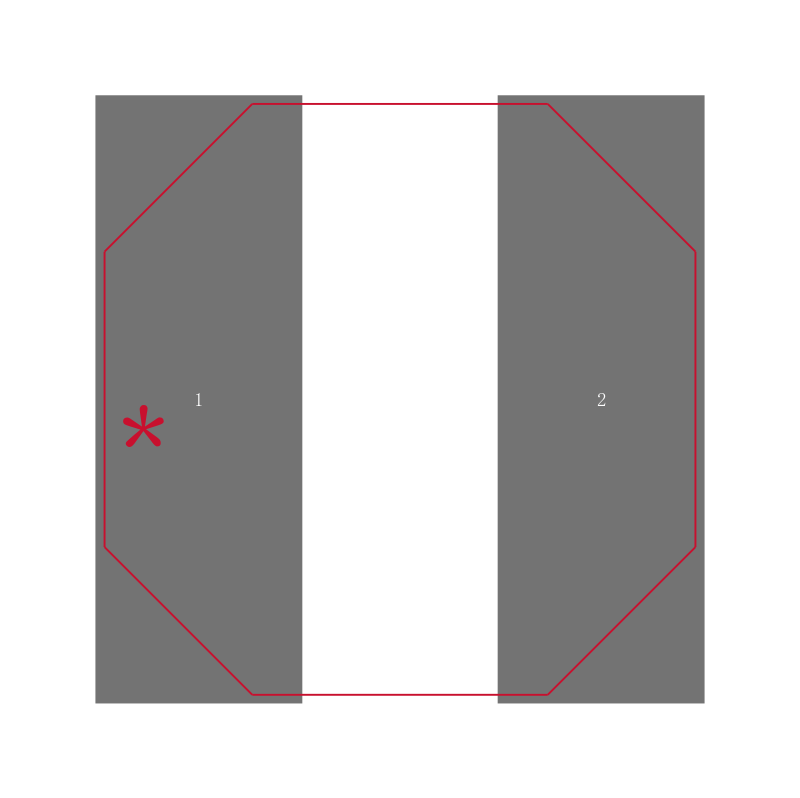

SDR0805-821KL封装焊盘图
