SN74LS30DG4
TI
德州仪器
主动器件
SN74LS30DG4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 8.00 mA
电路数 1
位数 1
传送延迟时间 20.0 ns
电压波节 5.00 V
逻辑门个数 1
输出电流驱动 -50.0 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS30DG4引脚图与封装图

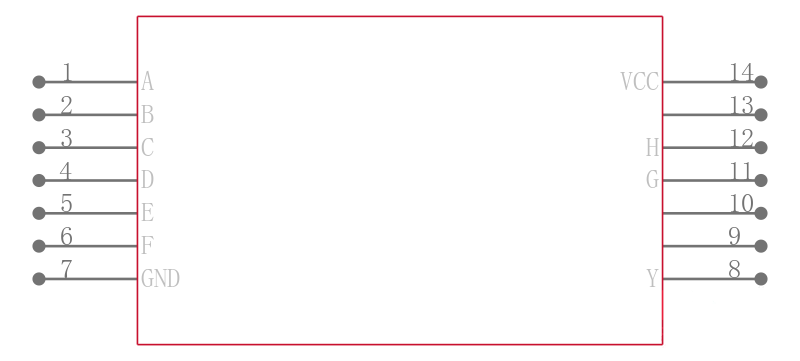

SN74LS30DG4引脚图

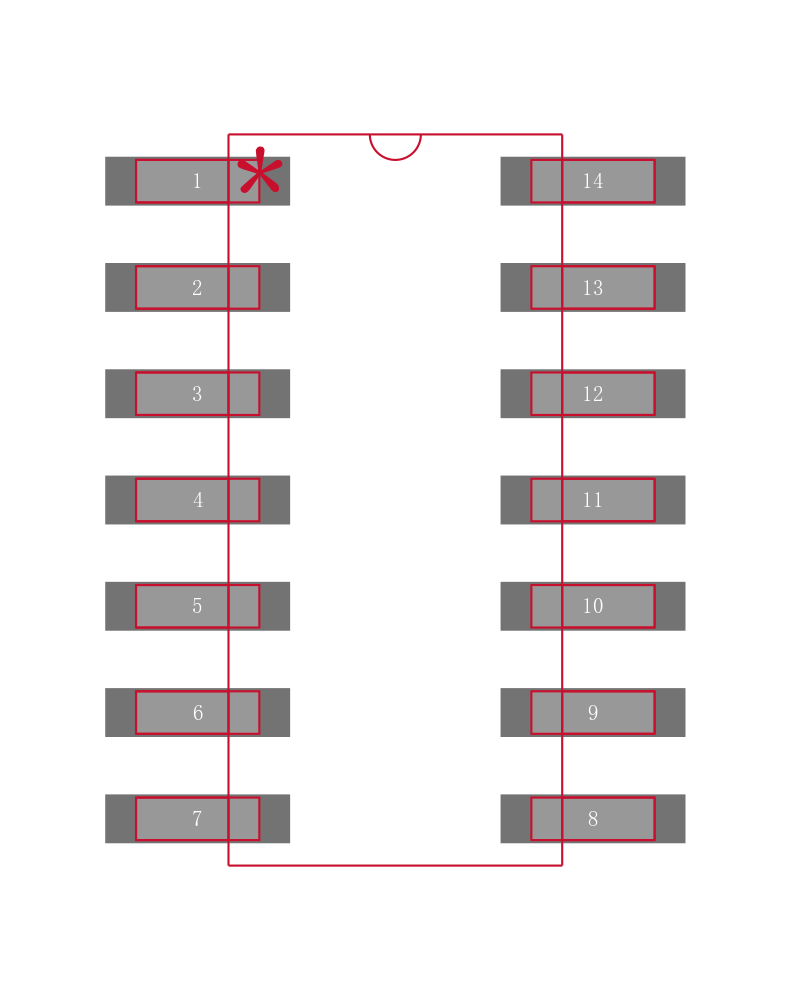

SN74LS30DG4封装图

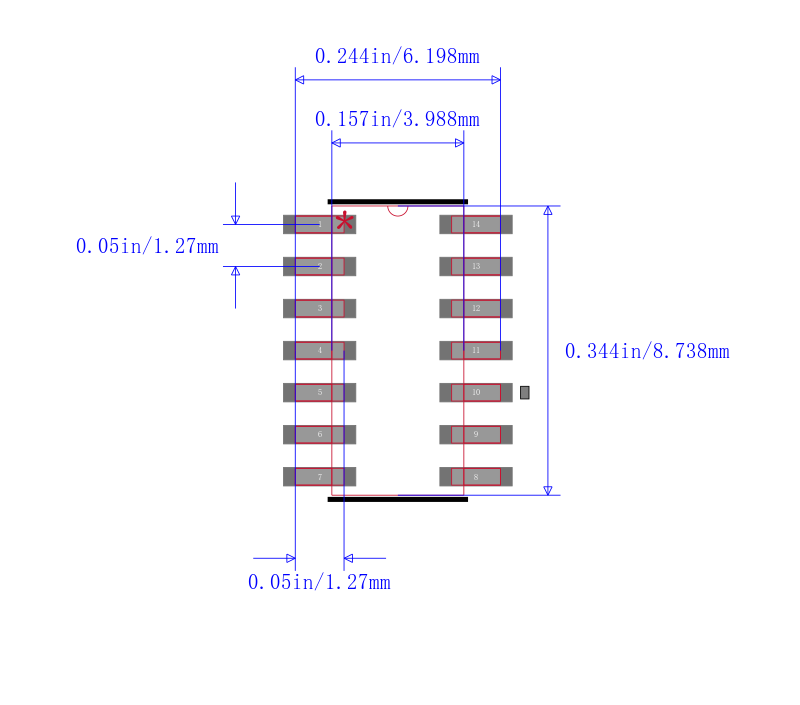

SN74LS30DG4封装焊盘图
在线购买SN74LS30DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS30DG4 | TI 德州仪器 | NAND Gate 1Element 8IN Bipolar 14Pin SOIC Tube | 搜索库存 |
替代型号SN74LS30DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS30DG4 品牌： TI 德州仪器 封装： SOIC 4.75V to 5.25V 14Pin | 当前型号 | NAND Gate 1Element 8IN Bipolar 14Pin SOIC Tube | 当前型号 |
| 型号： SN74LS30DR 品牌： 德州仪器 封装： SOIC 4.75V to 5.25V 14Pin | 完全替代 | 8 输入正与非门 | SN74LS30DG4和SN74LS30DR的区别 |
| 型号： SN74LS30DRG4 品牌： 德州仪器 封装： SOIC-14 4.75V to 5.25V 14Pin | 完全替代 | 74系列逻辑芯片/SN74LS30DRG4 | SN74LS30DG4和SN74LS30DRG4的区别 |
| 型号： SN74LS30DE4 品牌： 德州仪器 封装： SOIC-14 4.75V to 5.25V 14Pin | 完全替代 | 8输入正与非门 8-INPUT POSITIVE-NAND GATES | SN74LS30DG4和SN74LS30DE4的区别 |
