SN74AUP1G00DBVTG4
TI
德州仪器
主动器件
SN74AUP1G00DBVTG4中文资料参数规格
技术参数
输出接口数 1
输出电流 4.00 mA
电路数 1
位数 1
传送延迟时间 4.50 ns
逻辑门个数 1
输入数 2
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 0.8V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 0.8 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AUP1G00DBVTG4引脚图与封装图

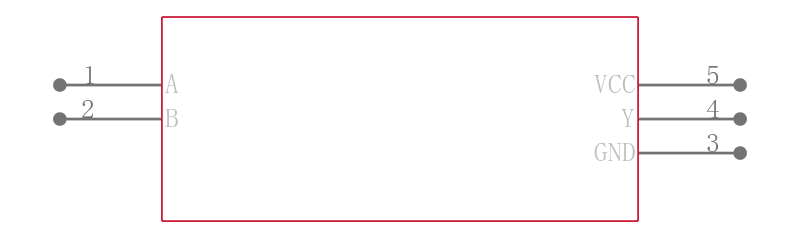

SN74AUP1G00DBVTG4引脚图
SN74AUP1G00DBVTG4封装图
SN74AUP1G00DBVTG4封装焊盘图
在线购买SN74AUP1G00DBVTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AUP1G00DBVTG4 | TI 德州仪器 | 低功耗单路2输入正与非门 LOW-POWER SINGLE 2-INPUT POSITIVE-NAND GATE | 搜索库存 |
替代型号SN74AUP1G00DBVTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AUP1G00DBVTG4 品牌： TI 德州仪器 封装： SC-74A 5Pin | 当前型号 | 低功耗单路2输入正与非门 LOW-POWER SINGLE 2-INPUT POSITIVE-NAND GATE | 当前型号 |
| 型号： SN74AUP1G00DBVRG4 品牌： 德州仪器 封装： SOT-23-5 5Pin | 完全替代 | 低功耗单路2输入正与非门 LOW-POWER SINGLE 2-INPUT POSITIVE-NAND GATE | SN74AUP1G00DBVTG4和SN74AUP1G00DBVRG4的区别 |
| 型号： SN74AUP1G00DBVRE4 品牌： 德州仪器 封装： SOT-23-5 5Pin | 完全替代 | 低功耗单路2输入正与非门 LOW-POWER SINGLE 2-INPUT POSITIVE-NAND GATE | SN74AUP1G00DBVTG4和SN74AUP1G00DBVRE4的区别 |
| 型号： SN74AUP1G00DBVR 品牌： 德州仪器 封装： SOT-23-5 800mV 5Pin | 类似代替 | 低功耗单路2输入正与非门 LOW-POWER SINGLE 2-INPUT POSITIVE-NAND GATE | SN74AUP1G00DBVTG4和SN74AUP1G00DBVR的区别 |
