SN74ACT32PWRG4
TI
德州仪器
主动器件
SN74ACT32PWRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 24.0 mA
电路数 4
位数 4
传送延迟时间 10.0 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ACT32PWRG4引脚图与封装图
SN74ACT32PWRG4引脚图
SN74ACT32PWRG4封装图

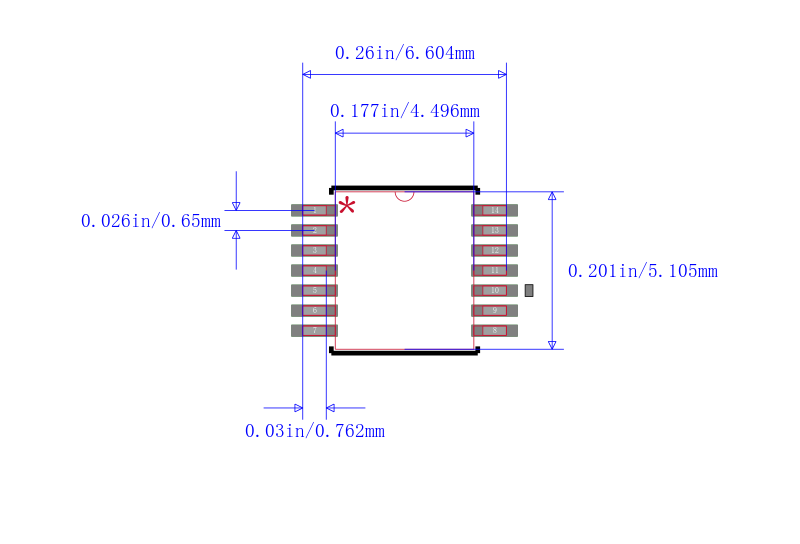

SN74ACT32PWRG4封装焊盘图
在线购买SN74ACT32PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT32PWRG4 | TI 德州仪器 | OR Gate 4Element 2IN CMOS 14Pin TSSOP T/R | 搜索库存 |
替代型号SN74ACT32PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT32PWRG4 品牌： TI 德州仪器 封装： 14-TSSOP 4.5V to 5.5V 14Pin | 当前型号 | OR Gate 4Element 2IN CMOS 14Pin TSSOP T/R | 当前型号 |
| 型号： SN74ACT32PWR 品牌： 德州仪器 封装： TSSOP 4.5V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74ACT32PWR 或门, ACT系列, 8输入, 4门, 50 mA, 4.5V至5.5V, TSSOP-14 | SN74ACT32PWRG4和SN74ACT32PWR的区别 |
| 型号： SN74ACT32PW 品牌： 德州仪器 封装： 14TSSOP 4.5V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74ACT32PW 或门, ACT系列, 4门, 2输入, 24 mA, 4.5V至5.5V, TSSOP-14 | SN74ACT32PWRG4和SN74ACT32PW的区别 |
| 型号： SN74ACT32PWRE4 品牌： 德州仪器 封装： TSSOP-14 4.5V to 5.5V 14Pin | 类似代替 | 四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE-OR GATES | SN74ACT32PWRG4和SN74ACT32PWRE4的区别 |
