SN74HC11DG4
TI
德州仪器
主动器件
SN74HC11DG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.20 mA
电路数 3
位数 3
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC11DG4引脚图与封装图

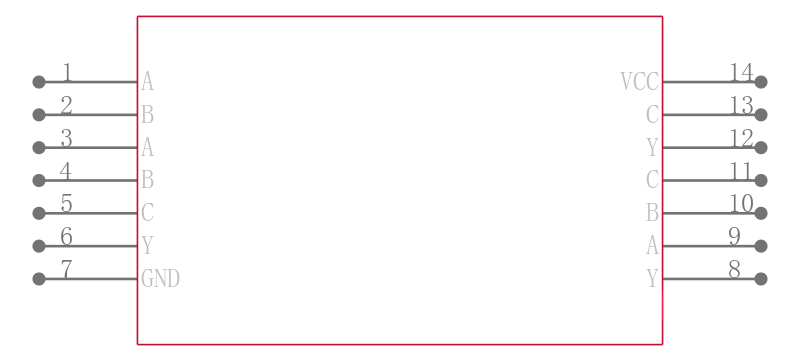

SN74HC11DG4引脚图

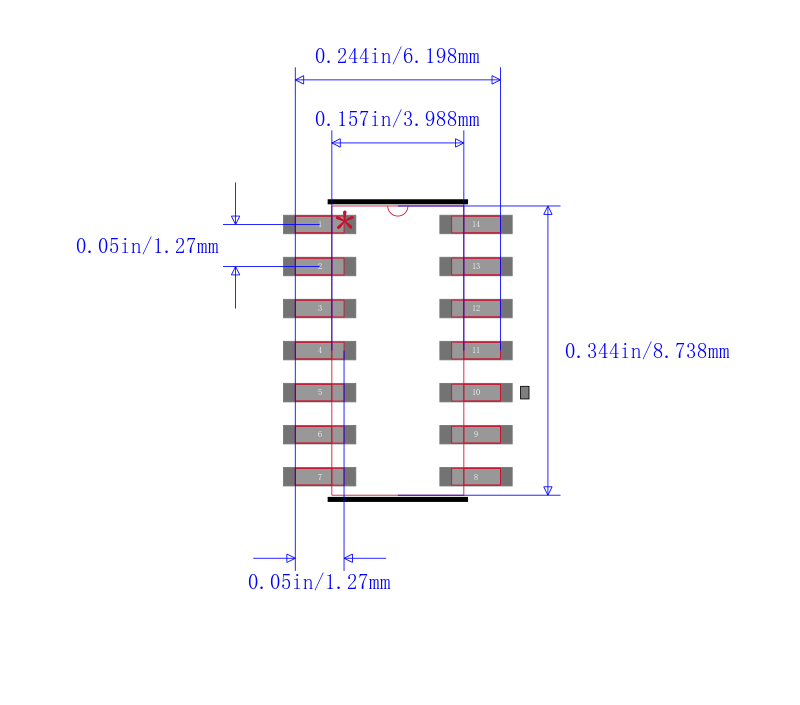

SN74HC11DG4封装图

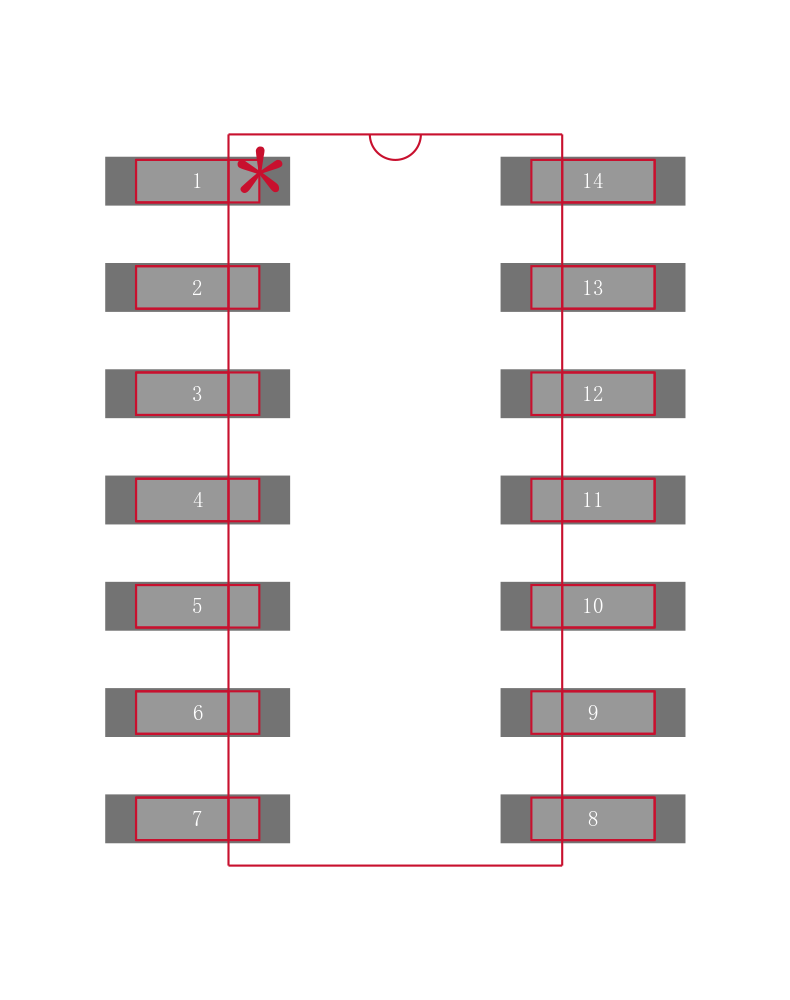

SN74HC11DG4封装焊盘图
在线购买SN74HC11DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC11DG4 | TI 德州仪器 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 搜索库存 |
替代型号SN74HC11DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC11DG4 品牌： TI 德州仪器 封装： 14-SOIC 2V to 6V 14Pin | 当前型号 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74HC11D 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 类似代替 | 3输入正与门 | SN74HC11DG4和SN74HC11D的区别 |
| 型号： SN74HC11DR 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 类似代替 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74HC11DG4和SN74HC11DR的区别 |
| 型号： 74HC11D,652 品牌： 恩智浦 封装： 14-SOIC 2V 14Pin | 功能相似 | 74HC11 系列 6 V 高速 硅栅 CMOS 三通道 3 输入 与门 - SOIC-14 | SN74HC11DG4和74HC11D,652的区别 |
