SN74AHC14RGYRG4
TI
德州仪器
主动器件
SN74AHC14RGYRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
输出电流 8.00 mA
电路数 6
位数 6
传送延迟时间 12.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 VQFN-14
外形尺寸
封装 VQFN-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74AHC14RGYRG4引脚图与封装图

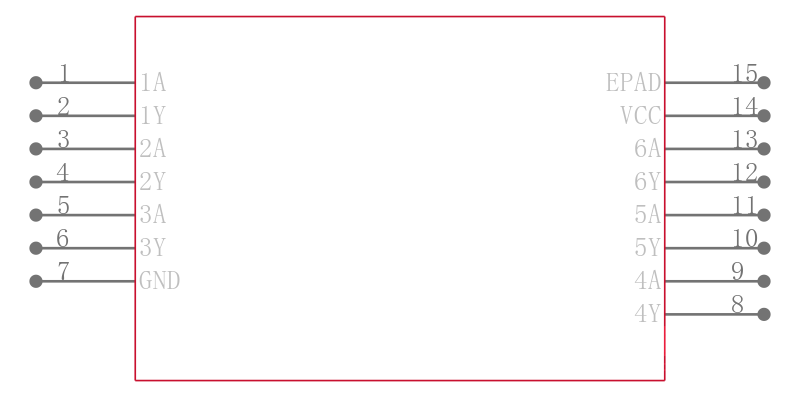

SN74AHC14RGYRG4引脚图

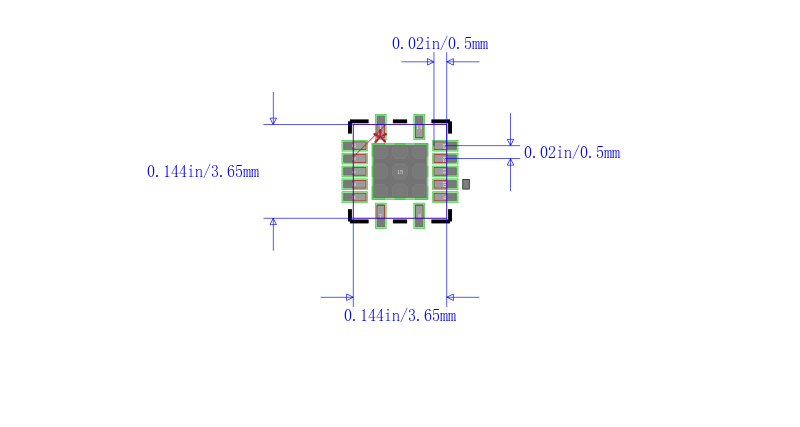

SN74AHC14RGYRG4封装图

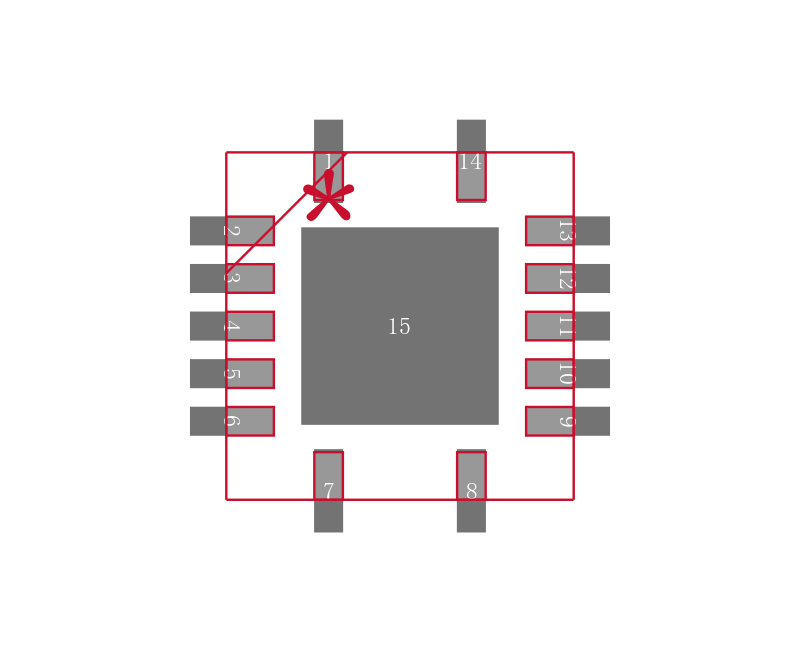

SN74AHC14RGYRG4封装焊盘图
在线购买SN74AHC14RGYRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHC14RGYRG4 | TI 德州仪器 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 搜索库存 |
替代型号SN74AHC14RGYRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHC14RGYRG4 品牌： TI 德州仪器 封装： 14-VFQFN 2V to 5.5V 14Pin | 当前型号 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 当前型号 |
| 型号： SN74AHC14RGYR 品牌： 德州仪器 封装： VQFN-14 2V to 5.5V 14Pin | 完全替代 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | SN74AHC14RGYRG4和SN74AHC14RGYR的区别 |
