SCS240KE2C
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
SCS240KE2C中文资料参数规格
技术参数
正向电压 1.4 V
耗散功率 420 W
反向恢复时间 0 ns
正向电流 40 A
最大正向浪涌电流（Ifsm） 620 A
正向电压Max 1.9 V
正向电流Max 40 A
工作温度Max 175 ℃
工作温度Min -55 ℃
工作结温 175℃ Max
工作结温Max 175 ℃
耗散功率Max 420000 mW
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-247-3
外形尺寸
长度 15.9 mm
宽度 5.03 mm
高度 20.95 mm
封装 TO-247-3
物理参数
工作温度 -55℃ ~ 175℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
SCS240KE2C引脚图与封装图

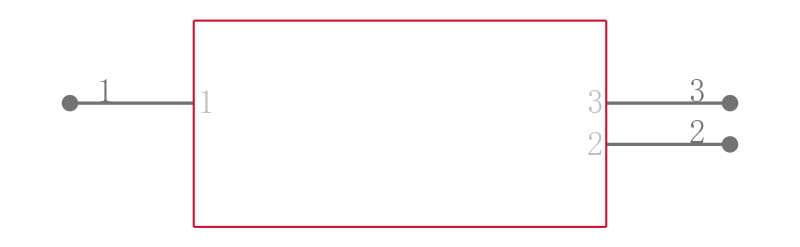

SCS240KE2C引脚图

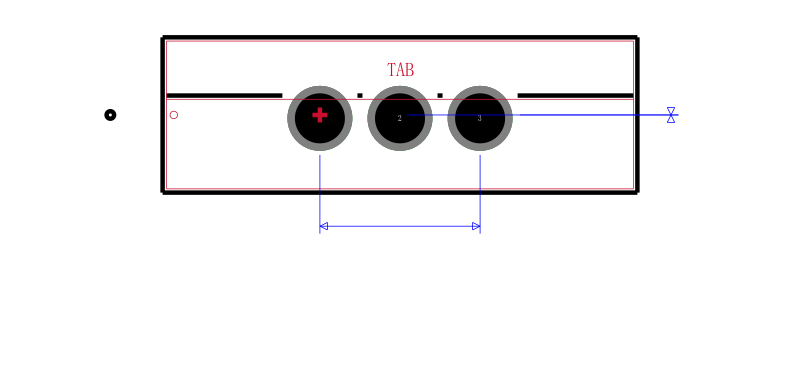

SCS240KE2C封装图

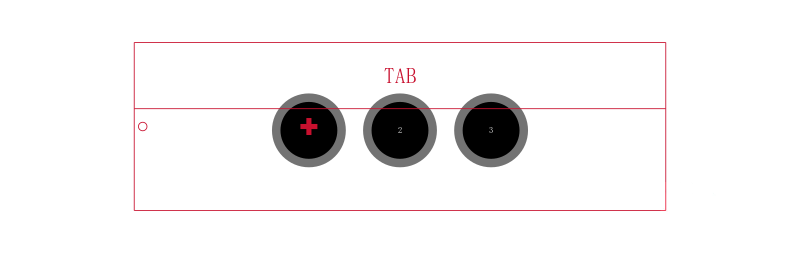

SCS240KE2C封装焊盘图
在线购买SCS240KE2C
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SCS240KE2C | ROHM Semiconductor 罗姆半导体 | ROHM SCS240KE2C 二极管, 碳化硅肖特基, 屏障, 1200V系列, 双共阴极, 1.2 kV, 40 A, 66 nC, TO-247 | 搜索库存 |
替代型号SCS240KE2C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SCS240KE2C 品牌： ROHM Semiconductor 罗姆半导体 封装： TO-247 | 当前型号 | ROHM SCS240KE2C 二极管, 碳化硅肖特基, 屏障, 1200V系列, 双共阴极, 1.2 kV, 40 A, 66 nC, TO-247 | 当前型号 |
| 型号： STTH6003CW 品牌： 意法半导体 封装： TO-247 300V 60A 3Pin | 功能相似 | STMICROELECTRONICS STTH6003CW 快速/超快二极管, 双共阴极, 300 V, 30 A, 1.25 V, 55 ns, 300 A | SCS240KE2C和STTH6003CW的区别 |
| 型号： STTH30R06CW 品牌： 意法半导体 封装： TO-247 600V 30A 3Pin | 功能相似 | STMICROELECTRONICS STTH30R06CW 快速/超快二极管, 双共阴极, 600 V, 15 A, 2.9 V, 50 ns, 120 A | SCS240KE2C和STTH30R06CW的区别 |
| 型号： STTH3003CW 品牌： 意法半导体 封装： TO-247 300V 30A | 功能相似 | 10A 至 240A，STMicroelectronics### 二极管和整流器，STMicroelectronics | SCS240KE2C和STTH3003CW的区别 |
