SN74LS153NE4
TI
德州仪器
电子元器件分类
SN74LS153NE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 2
位数 4
电压波节 5.00 V
耗散功率 31 mW
带宽 35.0 MHz
输出电流驱动 -50.0 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 31 mW
电源电压 4.75V ~ 5.25V
封装参数
安装方式 Through Hole
引脚数 16
封装 DIP-16
外形尺寸
封装 DIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LS153NE4引脚图与封装图

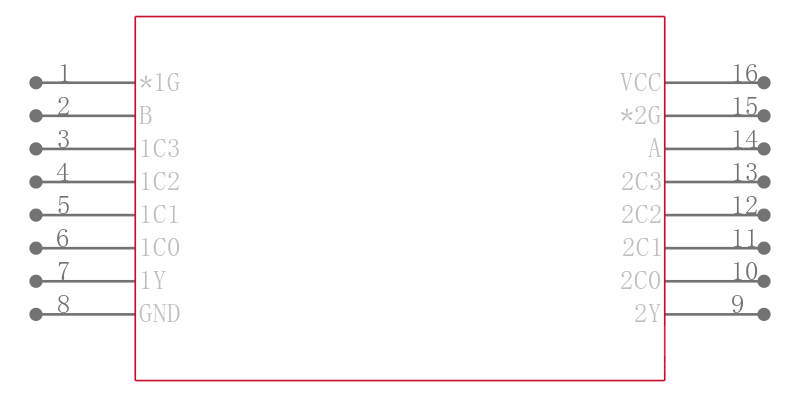

SN74LS153NE4引脚图
SN74LS153NE4封装图
SN74LS153NE4封装焊盘图
在线购买SN74LS153NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS153NE4 | TI 德州仪器 | 双路4号线到1 -LINE数据选择器MULTIP词法分析器 DUAL 4-LINE TO 1-LINE DATA SELECTORS MULTIP LEXERS | 搜索库存 |
替代型号SN74LS153NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS153NE4 品牌： TI 德州仪器 封装： 16-DIP 4Bit 4.75V to 5.25V 16Pin | 当前型号 | 双路4号线到1 -LINE数据选择器MULTIP词法分析器 DUAL 4-LINE TO 1-LINE DATA SELECTORS MULTIP LEXERS | 当前型号 |
| 型号： SN74LS151N 品牌： 德州仪器 封装： SOIC 16Bit 4.75V to 5.25V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LS151N 芯片, 逻辑芯片 - 74LS, 多路复用器Mux | SN74LS153NE4和SN74LS151N的区别 |
| 型号： SN74LS153N 品牌： 德州仪器 封装： DIP 4Bit 4.75V to 5.25V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LS153N 芯片, 多路复用器MUX | SN74LS153NE4和SN74LS153N的区别 |
| 型号： SN74LS151NE4 品牌： 德州仪器 封装： 16-DIP 16Bit 4.75V to 5.25V 16Pin | 类似代替 | 数据选择器/多路复用器 DATA SELECTORS/MULTIPLEXERS | SN74LS153NE4和SN74LS151NE4的区别 |
