SN74LS138NSRG4
TI
德州仪器
电子元器件分类
SN74LS138NSRG4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
工作电压 4.75V ~ 5.25V
输出接口数 8
电路数 1
位数 8
电压波节 5.00 V
带宽 35.0 MHz
输出电流驱动 -50.0 µA
输入数 3
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOP-16
外形尺寸
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LS138NSRG4引脚图与封装图

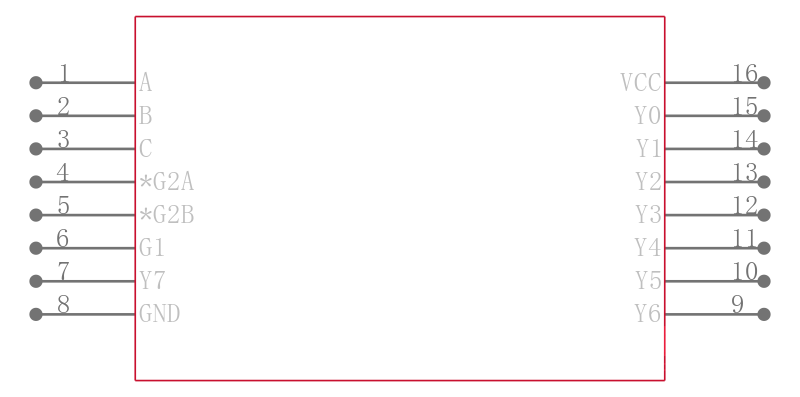

SN74LS138NSRG4引脚图

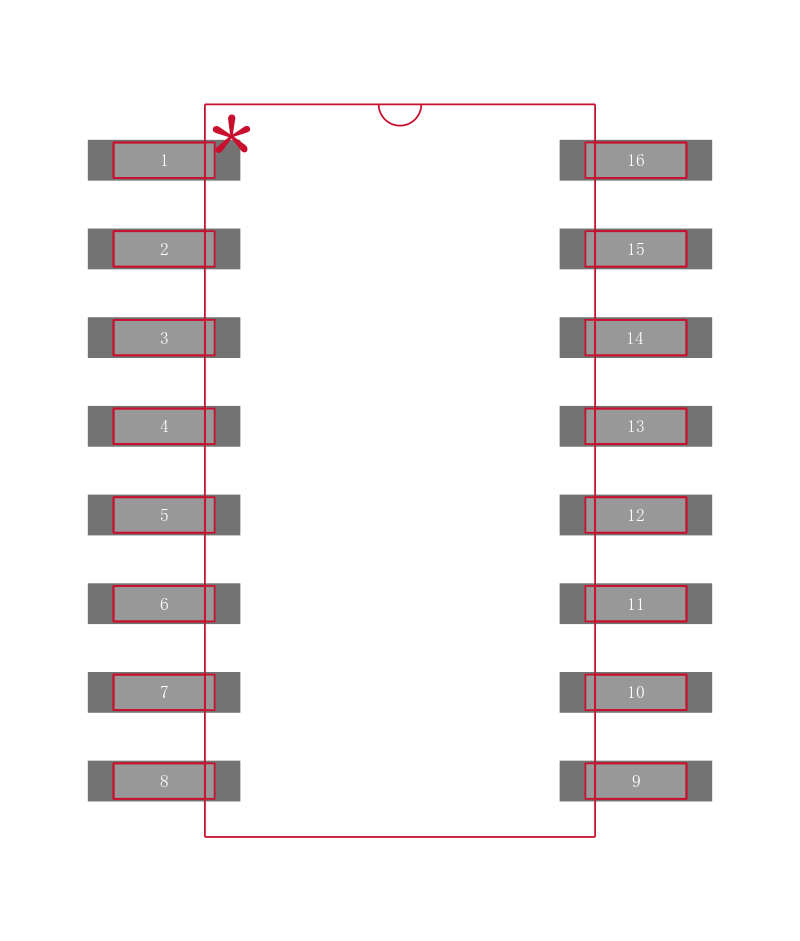

SN74LS138NSRG4封装图

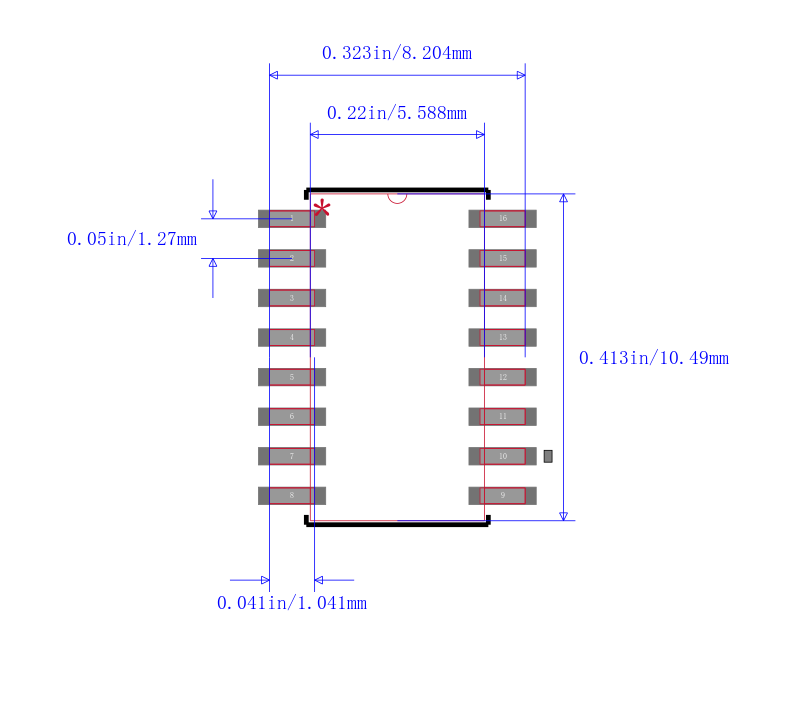

SN74LS138NSRG4封装焊盘图
在线购买SN74LS138NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS138NSRG4 | TI 德州仪器 | 3线路至8线路解码器/ DEMUL TIPLEXERS 3-LINE TO 8-LINE DECODERS / DEMUL TIPLEXERS | 搜索库存 |
替代型号SN74LS138NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS138NSRG4 品牌： TI 德州仪器 封装： SOP 8Bit 4.75V to 5.25V 16Pin | 当前型号 | 3线路至8线路解码器/ DEMUL TIPLEXERS 3-LINE TO 8-LINE DECODERS / DEMUL TIPLEXERS | 当前型号 |
| 型号： SN74LS138NSR 品牌： 德州仪器 封装： 16SOP 8Bit 4.75V to 5.25V 16Pin | 类似代替 | 3线路至8行DECORDERS /多路解复用器 3-LINE TO 8-LINE DECORDERS/DEMULTIPLEXERS | SN74LS138NSRG4和SN74LS138NSR的区别 |
