SN74F257NE4
TI
德州仪器
电子元器件分类
SN74F257NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
电路数 4
位数 4
电压波节 5.00 V
带宽 70.0 MHz
输出电流驱动 -125 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74F257NE4引脚图与封装图

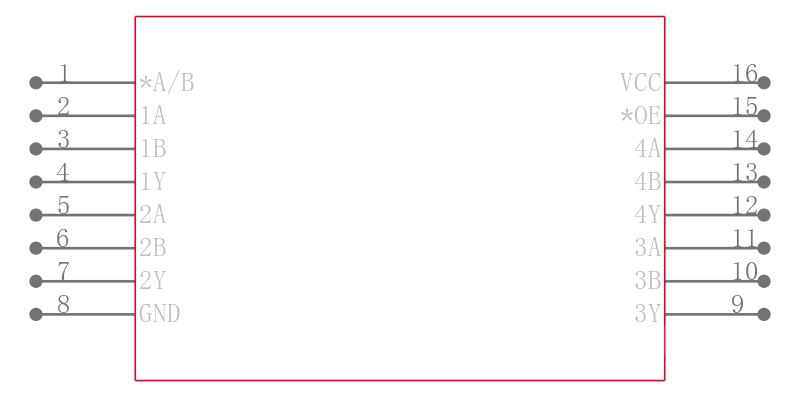

SN74F257NE4引脚图
SN74F257NE4封装图
SN74F257NE4封装焊盘图
在线购买SN74F257NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F257NE4 | TI 德州仪器 | Multiplexer 1Element Bipolar 3-ST 8IN 16Pin PDIP Tube | 搜索库存 |
替代型号SN74F257NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F257NE4 品牌： TI 德州仪器 封装： 16-DIP 4.5V to 5.5V 16Pin | 当前型号 | Multiplexer 1Element Bipolar 3-ST 8IN 16Pin PDIP Tube | 当前型号 |
| 型号： SN74F257D 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 16Pin | 完全替代 | TEXAS INSTRUMENTS SN74F257D 逻辑芯片, 数据选择器/复用器, 四路, 2-1线, 16SOIC | SN74F257NE4和SN74F257D的区别 |
| 型号： SN74F257N 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 16Pin | 完全替代 | 四路2号线到1线数据选择器/多路复用器三态输出 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS WITH 3-STATE OUTPUTS | SN74F257NE4和SN74F257N的区别 |
| 型号： SN74F257DR 品牌： 德州仪器 封装： 16SOIC 4.5V to 5.5V 16Pin | 完全替代 | 编码器、解码器、复用器和解复用器 Quad 2-to-1 Data Slct/Mltpx W/3St Otp | SN74F257NE4和SN74F257DR的区别 |
